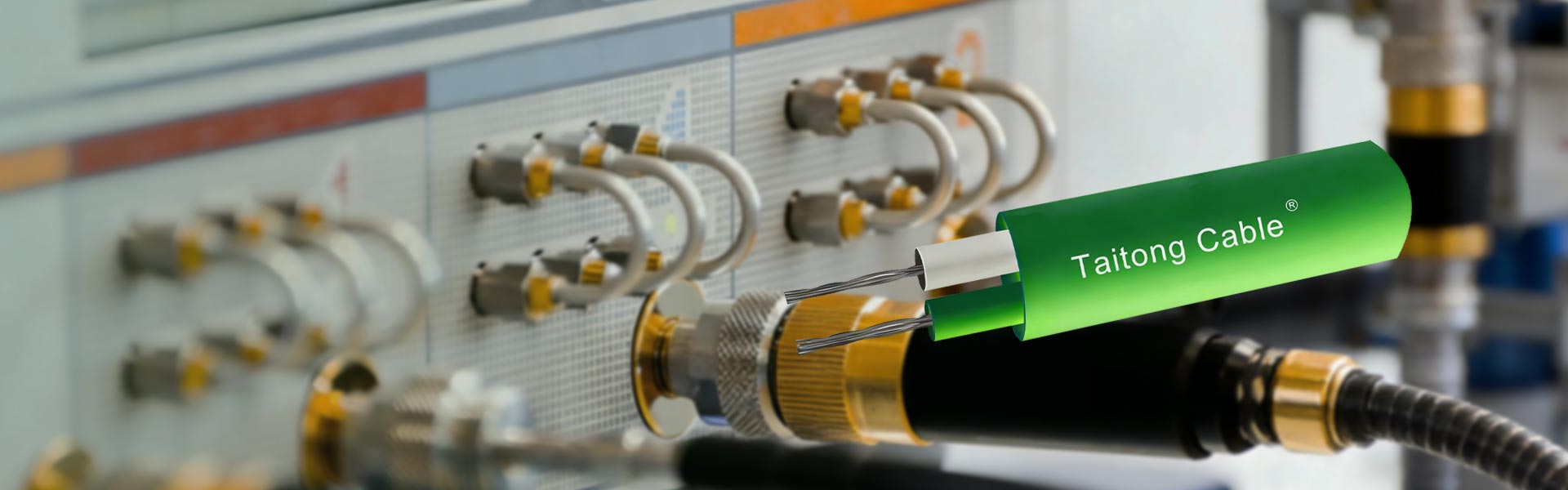

Fabricant chinois de câbles d’instrumentation et de signaux de haute qualité

Câble Taitongest un fabricant et fournisseur professionnel de câbles d'instrumentation et de signaux en Chine. Nos câbles d'instruments et de signaux sont spécialement conçus pour les systèmes d'automatisation et d'instrumentation industrielle. En tant que grande entreprise avec 5 usines en Chine, nous nous engageons à fournir à nos clients du monde entier des produits et services de câbles de haute qualité et rentables.

1. Introduction aux câbles d’instruments et de signaux

Les câbles d'instruments et de signaux sont spécialement utilisés dans les systèmes d'automatisation et d'instrumentation industriels pour la transmission et le contrôle de signaux basse tension et à faible courant (tels que les signaux de température et de pression). Ils présentent des performances de blindage élevées contre les interférences, notamment les câbles de signaux analogiques/numériques, les câbles d'extension de thermocouple, les câbles de commande blindés, etc., adaptés aux connexions entre capteurs, émetteurs et systèmes PLC ou DCS.

2. Principales caractéristiques des câbles d'instrumentation et de signal

2.1 Fonctionnement basse tension : la tension nominale CA est généralement de 0,45/0,75 kV et moins.

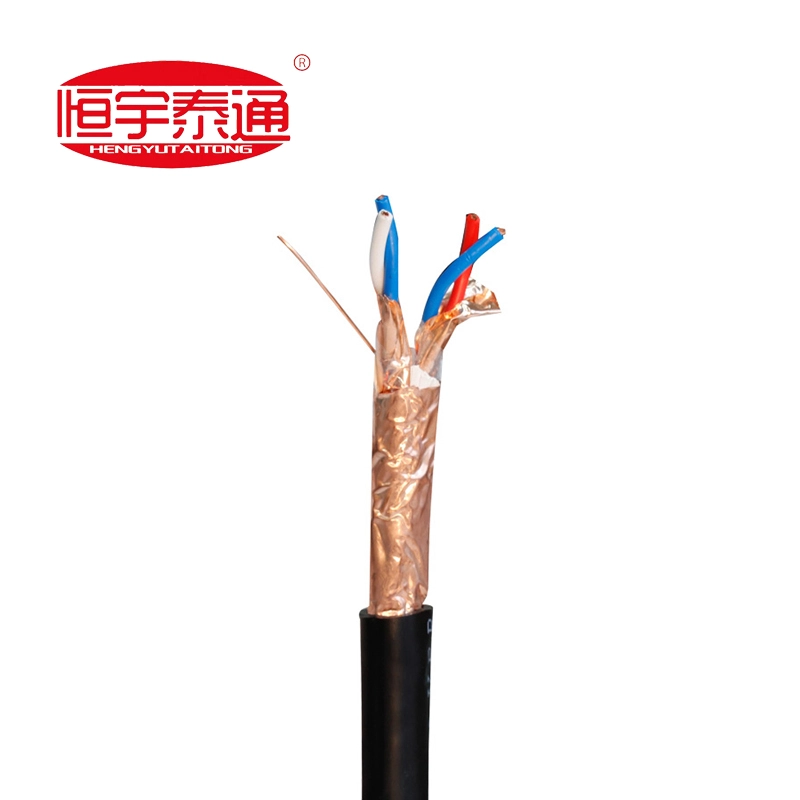

2.2 Blindage élevé : un blindage tressé en fil de cuivre ou un blindage en feuille d'aluminium (blindage par paire ou blindage global) est utilisé pour empêcher les interférences électromagnétiques et garantir la précision du signal.

2.3 Structure de précision : multicœur, avec des conducteurs fins ; les matériaux d'isolation comprennent le PVC, le PE ou le XLPE.

2.4 Ignifuge et résistant à la température : convient aux environnements industriels, avec une température de fonctionnement de 70 ℃ ou plus.

3. Types courants de câbles d'instruments et de signaux

3.1 Câbles de transmission des signaux d'instrument : Pour les signaux analogiques (température, pression, débit) et numériques (commutation).

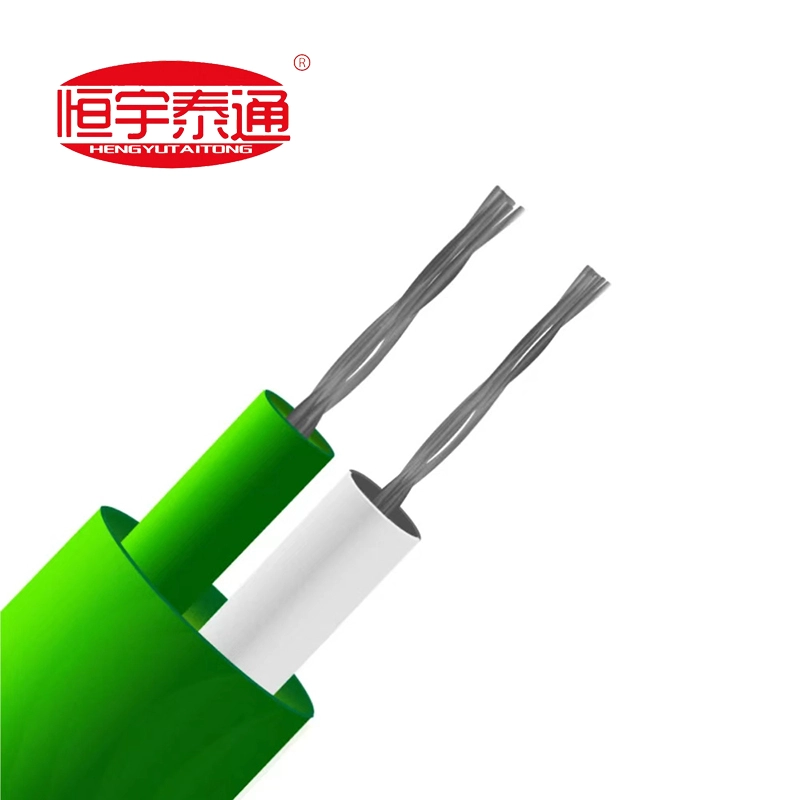

3.2 Câbles d'extension pour thermocouples et RTD : pour les instruments de température, utilisant des matériaux adaptés pour garantir la précision.

3.3 Câbles de communication : pour les systèmes de bus de terrain tels que RS485, Modbus, pour connecter des capteurs et des systèmes de contrôle.

3.4 Câbles blindés de sécurité intrinsèque : pour les zones dangereuses et antidéflagrantes, généralement avec une gaine extérieure bleue.

4. Directives de sélection

4.1 Blindage : Des câbles blindés sont fortement recommandés (blindage mis à la terre à une ou aux deux extrémités) pour éviter les interférences sonores.

4.2 Conducteur : Généralement en cuivre de haute pureté (bonne flexibilité, haute conductivité).

4.3 Environnement d'installation : Tenez compte de la résistance à l'huile, du caractère ignifuge, de la résistance à l'usure, de la résistance à la traction ou de l'enfouissement direct.

5. Que sont les câbles d’instrument ?

Les câbles d'instruments sont spécialement conçus pour les circuits de transmission de signaux et de contrôle dans les instruments et les compteurs dans des conditions de basse tension. Ils sont largement utilisés dans l'industrie pour connecter des instruments et des équipements de contrôle, garantissant une transmission précise du signal et un contrôle fiable.

5.1 Principaux types

5.1.1 Câbles de signaux analogiques d'instrument : transmettent des signaux analogiques tels que la température, la pression et le débit.

5.1.2 Câbles de signal de commutation d'instrument : Transmettent des signaux marche/arrêt.

5.1.3 Câbles d'extension pour thermocouples : Transmettent les signaux de température des thermocouples aux appareils de mesure.

5.1.4 Câbles d'extension RTD : Transmettent les signaux de température des détecteurs de température à résistance.

5.1.5 Câbles d'alimentation : Alimenter les instruments et équipements.

5.1.6 Câbles de mise à la terre : assurent une mise à la terre fiable des systèmes d'instruments.

5.1.7 Câbles de communication : permettre la communication entre les instruments et les systèmes de contrôle.

5.2 Demandes

5.2.1 Contrôle : Transmettre des signaux de commande à une tension nominale de 450/750 V, pour les voyants lumineux, les relais, les interrupteurs et les systèmes de verrouillage d'alarme.

5.2.2 Mesure : Transmettre des signaux analogiques 4 à 20 mA, 0 à 10 V pour les capteurs.

5.2.3 Communication : Transmettre des signaux téléphoniques, de données, vidéo et réseau.

5.3 Exigences de sélection

5.3.1 Conducteur : Cuivre étamé ou cuivre argenté pour résister à l'oxydation et améliorer la conductivité.

5.3.2 Isolation et gaine : polymères haute performance offrant une bonne résistance aux chocs, à la traction, à la flexion et à l'usure.

5.3.3 Blindage : Tresse en cuivre étamé pour résister aux fortes interférences électriques et magnétiques.

5.3.4 Couche de protection : Couche de polymère pour protéger l'isolation et améliorer les performances mécaniques.

5.4 Avantages en termes de performances

5.4.1 Résistant à l'huile, à l'usure, aux acides, aux alcalis et à la corrosion

5.4.2 Étanche et hautement blindé

5.4.3 Haute résistance à la traction

5.4.4 Excellente résistance à la tension

5.4.5 Haute fiabilité et longue durée de vie

6. Que sont les câbles de signal ?

Les câbles de signaux sont des câbles blindés utilisés pour la transmission de signaux dans les capteurs et instruments, généralement avec des conducteurs étamés ou plaqués argent pour améliorer la stabilité du signal. Ils présentent une structure à quatre couches : isolation, blindage, emballage et gaine, garantissant une transmission précise des signaux électriques faibles.

6.1 Câbles de signalisation ferroviaire

6.1.1 Convient pour AC 750 V ou DC 1 100 V et moins dans les systèmes de signalisation ferroviaire.

6.1.2 Température de fonctionnement : -45℃ à + 60℃

6.1.3 Température de pose : pas inférieure à - 10℃

6.1.4 Température du conducteur à long terme : ≤ 70℃

6.1.5 Rayon de courbure minimum : 15 à 20 fois le diamètre extérieur

6.1.6 Fonctions : transmettre des signaux analogiques (1 MHz), des signaux numériques (2 Mbit/s), des données de puissance et de contrôle

6.1.7 Applications : signalisation automatique de bloc, verrouillage informatique, systèmes de répartition, machines de commutation

6.2 Câbles de signaux miniers

6.2.1 Types courants : MHY32, MHYVRP, etc. (modèles de câbles chinois)

6.2.2 Isolation PE, gaine PVC ignifugée

6.2.3 Utilisé dans les mines souterraines, les puits, les puits inclinés et les zones à fortes interférences électromagnétiques

6.2.4 Différentes structures pour différents environnements miniers : blindées, blindées, flexibles, renforcées

7. Notre force et notre engagement

Soutenu par notre forte échelle et capacité de production, Taitong Cable a atteint des performances d'approvisionnement exceptionnelles en câbles de signalisation ferroviaire et en câbles de signalisation minière en Chine. Nous avons établi une coopération stable et à long terme avec des entreprises ferroviaires et minières de charbon au niveau national en Chine, nous nous sommes également engagés à construire un réseau mondial d'approvisionnement en câbles d'instruments et de signaux et à établir des partenariats stables à long terme avec des acheteurs et des entreprises du monde entier. Taitong Cable est sur le point de devenir un fournisseur de câbles de classe mondiale parmi les principales entreprises de câbles chinoises, avec un prix et une qualité très compétitifs.
