Pourquoi des réseaux électriques à câbles blindés en aluminium à 4 conducteurs

Résumé: Dans l'expansion des services publics industriels, les réseaux de collecte de centrales solaires et les conduites de distribution des bâtiments commerciaux, l'équilibre entre la durabilité de l'enfouissement direct et les budgets d'approvisionnement serrés est une priorité clé en matière d'ingénierie. Les câbles d'alimentation blindés en aluminium à 4 conducteurs (série YJLV22 / 0,6/1 kV) constituent une solution de transmission haute fiabilité pour les réseaux secondaires basse tension. Cet article technique analyse la conception multicouche, la mécanique du blindage à double bande d'acier et les avantages en termes de coûts qui font des câbles d'alimentation en aluminium à 4 conducteurs le premier choix pour les appels d'offres internationaux en matière d'infrastructure.

Table des matières

Introduction

Architecture structurelle des câbles blindés en aluminium à 4 conducteurs

Armure à double bande d'acier : protection des parcours utilitaires à enterrement direct

Conception à 4 cœurs : rationalisation de l’alimentation triphasée basse tension

Avantages de coût des conducteurs toronnés en aluminium

Scénarios d'application principaux dans les réseaux électriques régionaux

Personnalisation directe en usine et sécurité de l’approvisionnement

Introduction

Les lignes souterraines de distribution d’énergie basse tension sont soumises à de fortes contraintes physiques. Les tranchées souterraines exposent les câbles non armés aux mouvements du sol, aux forces de compactage, aux arêtes rocheuses acérées et à l'intrusion potentielle de rongeurs. De plus, la spécification de conducteurs en cuivre sur de longues distances de distribution gonfle considérablement les coûts des matières premières et les frais de transport.

Pour résoudre ces obstacles d'installation, Taitong Cable fabrique des câbles d'alimentation en aluminium blindés en ruban d'acier à 4 conducteurs de qualité supérieure de 0,6/1 kV. En associant des conducteurs toronnés en aluminium à haute conductivité à un double blindage robuste en ruban d'acier, nos câbles offrent une résistance mécanique fiable et une fourniture d'énergie continue aux entrepreneurs de services publics mondiaux.

Architecture structurelle des câbles blindés en aluminium à 4 conducteurs

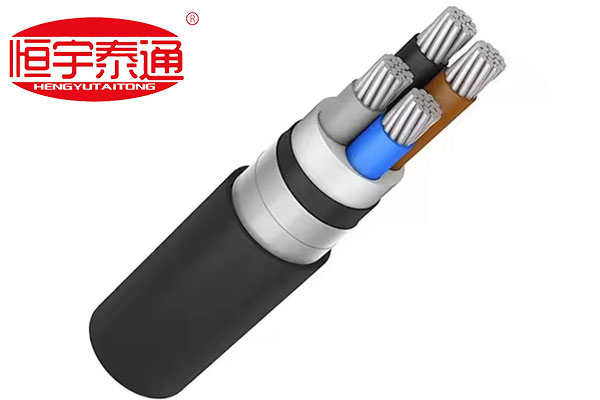

Un aperçu détaillé de la section transversale du câble d'alimentation en aluminium blindé à 4 conducteurs illustre son ingénierie en couches conçue pour des conditions souterraines difficiles :

Conducteurs toronnés en aluminium compactés : Formés à partir de fils électriques en aluminium de haute pureté toronnés étroitement pour réduire le diamètre du câble tout en garantissant une conductivité électrique optimale.

Isolation XLPE/PVC à code couleur :Isolation de phase à code couleur (par exemple marron, bleu, noir, gris) permettant une identification précise des phases et une connexion simplifiée des bornes lors de l'installation sur site.

Literie intérieure extrudée :Couche de coussin de protection intérieure lisse enroulée sur le faisceau central assemblé pour éviter les dommages dus au frottement de l'armure.

Armure à double bande d'acier (DSTA) :Des bandes de blindage hélicoïdales en acier superposées s'enroulent solidement autour de la literie intérieure, absorbant les impacts externes importants et la pression radiale.

Gaine extérieure résistante aux intempéries :Gaine extérieure robuste en PVC ou PE stabilisée aux UV, résistant à l'humidité du sol, à la corrosion acide et à l'abrasion de surface.

Armure à double bande d'acier : protection des parcours utilitaires à enterrement direct

Pourquoi les consultants de projet et les entrepreneurs EPC spécifient-ils une double armure en ruban d'acier (DSTA) pour les installations de câbles souterrains ?

1. Compatibilité d'enterrement direct :Les câbles armés éliminent le besoin de conduits externes coûteux en PVC ou en béton, permettant une installation directe dans des tranchées de terre ouvertes et réduisant les coûts totaux de construction civile.

2. Résistance extrême à l'écrasement et aux chocs :Les tassements du sous-sol et les véhicules lourds qui passent au-dessus appliquent une force verticale continue. Les doubles enveloppes en ruban d'acier protègent les conducteurs internes de la déformation et de la perforation physique.

3. Défense antiparasitaire souterraine :Les rongeurs et les ravageurs fouisseurs rongent fréquemment les polymères extérieurs mous. La couche de ruban d'acier crée une barrière physique impénétrable qui prolonge la durée de vie de la ligne au-delà de 30 ans.

Conception à 4 cœurs : rationalisation de l’alimentation triphasée basse tension

La configuration à 4 cœurs est spécifiquement conçue pour les réseaux de distribution triphasés à quatre fils (3 Ph+N) :

Distribution de phase équilibrée :Accueille des conducteurs triphasés ainsi qu'un conducteur neutre pleine grandeur dans un seul faisceau de câbles.

Disposition simplifiée :Réduit les besoins en matière de main-d'œuvre pour la pose des câbles et d'espace dans les chemins de câbles par rapport à l'installation de plusieurs câbles unipolaires.

Avantages de coût des conducteurs toronnés en aluminium

Le prix des matières premières a un impact significatif sur la viabilité des infrastructures. L’utilisation de conducteurs toronnés en aluminium au lieu du cuivre présente des avantages économiques évidents :

Économies de capital substantielles :L'aluminium offre une excellente capacité de transport d'énergie pour une fraction du coût du cuivre, permettant aux entrepreneurs d'étendre les budgets de leurs projets sur de plus longues distances de distribution.

Poids de transport et de manutention réduit :La légèreté de l’aluminium simplifie le tirage des chemins de câbles, réduit les heures de main-d’œuvre d’installation et optimise le chargement du fret par conteneur pour l’expédition à l’étranger.

Scénarios d'application principaux dans les réseaux électriques régionaux

Grâce à leur durabilité structurelle et à leur rentabilité élevée, les lignes blindées en aluminium à 4 conducteurs de Taitong Cable sont largement présentées dans les appels d'offres mondiaux :

Réseaux de collecte de parcs solaires et éoliens :Transporter l’énergie CA basse tension depuis les transformateurs élévateurs jusqu’aux principaux centres de distribution à travers de vastes champs solaires.

Complexes industriels et commerciaux :Acheminement des alimentations principales souterraines reliant les transformateurs principaux des services publics aux panneaux de distribution de l'usine.

Appels d’offres pour l’extension du réseau suburbain :Remplacement des lignes aériennes fragiles par des réseaux blindés enterrés pour éviter les coupures de courant liées aux intempéries dans les zones résidentielles en croissance.

Personnalisation directe en usine et sécurité de l’approvisionnement

Les offres de services publics ne laissent aucune place aux vides d’isolation, aux variations de conducteurs ou aux espaces de blindage. Les contrats d'approvisionnement mondiaux exigent le strict respect des paramètres reconnus, notamment CEI 60502-1 et BS 5467.

ÀCâble Taitong, nous soutenons l'exécution de votre projet grâce à un modèle de production personnalisé 100 % direct en usine. Nous ne vendons pas d'articles de liquidation d'entrepôt préfabriqués et vieillissants. Au lieu de cela, nous fabriquons sur mesure chaque lot de câbles blindés en aluminium à 4 conducteurs pour nous aligner directement sur le devis quantitatif (BOQ) précis de votre projet : étalonnage des sections transversales des conducteurs (16 mm2 jusqu'à 500 mm2), de l'épaisseur de l'isolation, des paramètres d'armure et des matériaux de la gaine extérieure pour répondre aux normes des réseaux nationaux locaux.

Contactez notre division d'ingénierie des câbles d'alimentation dès aujourd'hui pour demanderdes rapports d'essais de type vérifiés, des dessins dimensionnels personnalisés ou un devis express direct d'usine pour votre prochain appel d'offres électrique !
