Pourquoi les réseaux électriques avec câbles blindés en aluminium 0,6/1 kV

Résumé:Dans les développements de parcs industriels, les réseaux de collecte d’énergies renouvelables et les boucles de distribution commerciale, il est essentiel d’équilibrer les budgets d’installation avec une protection souterraine sévère. Les câbles électriques blindés en aluminium servent de base aux réseaux électriques basse tension à enfouissement direct. Cet article décrit l'ingénierie en couches internes, les mécanismes de protection à double ruban d'acier et les avantages en termes de coûts qui font des lignes blindées multicœurs en aluminium la principale spécification pour les achats de projets internationaux.

Table des matières

Introduction

Architecture structurelle des câbles blindés multicœurs en aluminium 0,6/1 kV

Blindage à double bande d'acier : sécurisation des parcours utilitaires à enterrement direct

Conducteurs en aluminium : maximiser le retour sur investissement sur les infrastructures à grande échelle

Scénarios d'application principaux dans les projets énergétiques mondiaux

Personnalisation directe en usine et sécurité de l’approvisionnement

Introduction

Les réseaux d’alimentation électrique souterrains sont exposés à des risques mécaniques constants. Les tranchées à enfouissement direct subissent un compactage écrasant du sol, des chocs physiques accidentels lors de l'excavation et une intrusion souterraine de rongeurs. De plus, dans les réseaux de distribution secondaire longue distance, l’utilisation de câbles en cuivre lourds traditionnels augmente considérablement les coûts des matières premières et les frais de transport.

Pour résoudre ces défis techniques et budgétaires,Câble Taitongfabrique des câbles d'alimentation en aluminium blindés multicœurs hautes performances 0,6/1 kV. Combinant des conducteurs toronnés en aluminium à haute conductivité avec une armure métallique robuste, nos câbles offrent une sécurité mécanique sans compromis et une efficacité opérationnelle à long terme aux entrepreneurs de services publics mondiaux.

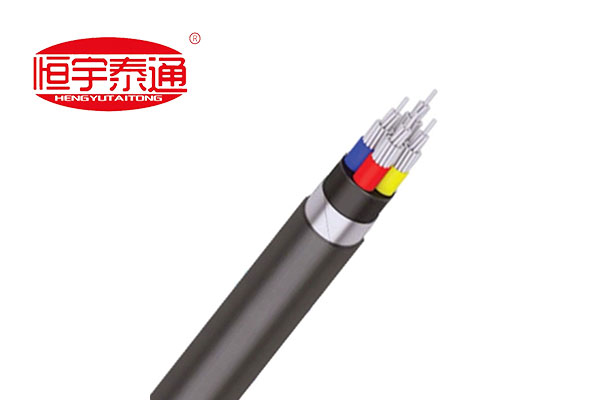

Architecture structurelle des câbles blindés multicœurs en aluminium 0,6/1 kV

La section transversale multicouche d'un câble d'alimentation en aluminium armé en ruban d'acier offre une protection mécanique et électrique complète :

Conducteurs multibrins en aluminium (classe 2) :Formé à partir de fils électriques en aluminium de haute pureté étroitement toronnés pour garantir une capacité de courant stable, un faible poids et une fiabilité de connexion élevée aux bornes.

Isolation de phase à code couleur :Isolation Premium XLPE ou PVC enroulée autour de chaque noyau dans des couleurs standardisées (rouge, jaune, bleu, etc.) pour garantir une identification de phase sans erreur lors de l'installation sur site.

Literie intérieure extrudée/gaine de coussin :Formé sur l'ensemble noyau interne pour protéger les isolations de phase des bords métalliques tranchants pendant le processus de blindage.

Armure à double bande d'acier (DSTA) :Bandes d'acier hélicoïdales superposées enroulées autour de la matrice centrale pour absorber les pressions d'écrasement radiales élevées et empêcher les outils physiques ou les roches de percer le câble.

Gaine extérieure de protection robuste :Une gaine en PVC ou PE résistante à l'huile et stabilisée aux UV qui empêche la pénétration de l'humidité, la corrosion acide du sol et la dégradation de l'environnement.

Blindage à double bande d'acier : sécurisation des parcours utilitaires à enterrement direct

Pourquoi les consultants en infrastructure précisent-ilscâbles blindés en bande d'acier (DSTA)comme la série YJLV22/VLV22 pour le secteur secondaire basse tension ?

1.Élimination des conduits externes coûteux :Les câbles non armés nécessitent de lourds conduits en PVC ou en béton lorsqu'ils sont enterrés sous terre. Les modèles blindés en ruban d'acier peuvent être posés directement dans les tranchées souterraines, réduisant ainsi considérablement les coûts d'excavation civile et de canalisation.

2. Défense extrême contre les écrasements et les impacts :Une forte pression souterraine, des tassements de roches ou des véhicules passant au-dessus peuvent déformer les câbles en plastique souple. Les doubles bandes d'acier absorbent l'impact physique, maintiennent l'intégrité structurelle du noyau et empêchent les courts-circuits entre phases.

3. Protection contre les parasites souterrains :Les termites, les gaufres et les rongeurs rongent régulièrement les revêtements polymères standards. La barrière impénétrable en acier métallique prévient les dommages biologiques, prolongeant ainsi la durée de vie du réseau souterrain au-delà de 30 ans.

Conducteurs en aluminium : maximiser le retour sur investissement sur les infrastructures à grande échelle

Les budgets de matières premières dictent la faisabilité du projet. Utiliserconducteurs toronnés en aluminiumà la place du cuivre, il présente des avantages économiques décisifs :

Des économies substantielles :L'aluminium offre une conductivité exceptionnelle par dollar, permettant aux entrepreneurs EPC de réduire considérablement leurs dépenses en matériaux de câbles sur de vastes kilomètres de distribution.

Poids de manutention plus léger :Le poids réduit de l'aluminium simplifie le tirage des chemins de câbles, réduit les heures de travail d'installation et réduit les coûts de transport des conteneurs d'expédition pour les livraisons à l'étranger.

Scénarios d'application principaux dans les projets énergétiques mondiaux

Grâce à leur équilibre entre résistance, protection et prix abordable, les séries en aluminium blindé de Taitong Cable sont largement déployées dans les grands appels d'offres internationaux :

Parcs solaires et éoliens :Transport de la sortie basse tension des stations d'onduleurs vers les transformateurs élévateurs sur de vastes terrains extérieurs.

Complexes industriels et usines chimiques :Acheminement de l’énergie secondaire le long de tranchées de câbles extérieures et de conduits souterrains exposés à de lourdes charges de machines.

Sous-principaux commerciaux et résidentiels :Connexion des sous-stations de transformation principales aux tableaux de distribution des bâtiments individuels dans les développements suburbains en expansion.

Personnalisation directe en usine et sécurité de l’approvisionnement

L’approvisionnement international en infrastructures autorise une tolérance zéro pour les vides d’isolation ou les lacunes de blindage. Chaque lot de production doit être conforme aux normes internationales faisant autorité, notamment CEI 60502-1 et BS 5467.

ÀCâble Taitong, nous soutenons l'exécution de votre projet grâce à un modèle de production personnalisé 100 % direct en usine. Nous ne vendons pas d'articles de liquidation d'entrepôt préfabriqués et vieillissants. Au lieu de cela, nous fabriquons sur mesure chaque lot de câbles d'alimentation blindés en aluminium pour nous aligner directement sur le devis quantitatif (BOQ) précis de votre projet : étalonnage des sections de conducteurs (16 mm2 jusqu'à 500 mm2), combinaisons multiconducteurs (3 conducteurs, 4 conducteurs, 3+1, 4+1, 3+2), épaisseur d'armure et composés de gaine extérieure spécialisés pour répondre aux exigences de votre réseau national local.

Contactez notre division d'ingénierie de distribution d'énergie dès aujourd'huipour réclamer des certificats d'essai de type autorisés, des plans dimensionnels personnalisés ou pour recevoir une estimation de coût expresse et directe en usine pour votre prochain appel d'offres de réseau !
