Câbles gainés de caoutchouc
Flexible, durable et résistant à l'usure pour les applications électriques mobiles
Câble plat gainé de caoutchouc spécial
Taitong Cable est un fabricant chinois professionnel spécialisé dans les câbles plats à gaine en caoutchouc spécial. Nos produits sont largement utilisés dans les machines portuaires, les portiques, les ponts roulants et divers équipements spéciaux, y compris les applications de déplacement d'ascenseurs. Adoptant des matériaux de haute qualité et des normes de production strictes, nos câbles plats spéciaux à gaine de caoutchouc présentent une excellente flexibilité, durabilité et résistance environnementale qui ont été exportées vers des clients du monde entier avec des prix directs en usine.
1. Présentation du produit

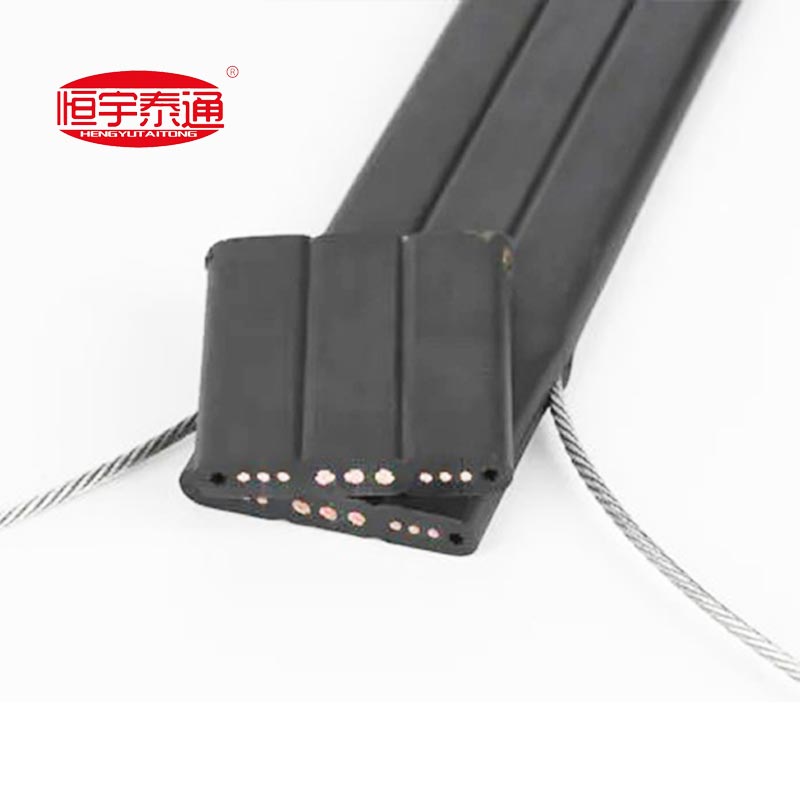

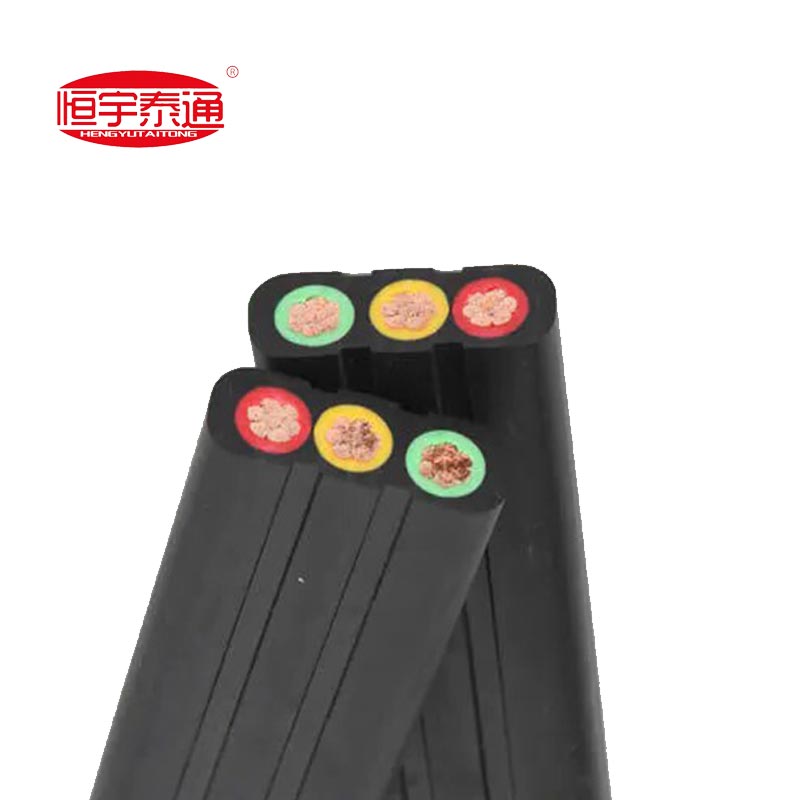

Le câble plat gainé de caoutchouc spécial est un câble plat très flexible et robuste conçu pour les travaux mobiles et difficiles. environnements. Il se compose principalement de conducteurs en cuivre toronnés flexibles, d'une isolation en caoutchouc et d'un fil d'acier porteur. renfort et une épaisse gaine en caoutchouc. Ce câble présente une excellente résistance à la flexion, une résistance élevée à la traction, de l'huile résistance, résistance à l’abrasion et résistance au vieillissement. La structure plate empêche efficacement la torsion et l'enroulement lors de mouvements fréquents, largement utilisé dans les machines portuaires, les portiques, les ponts roulants, les ascenseurs et autres équipement spécial. Il prend en charge une transmission stable de puissance et de signal dans le cadre d'un fonctionnement alternatif à long terme. Avec des performances fiables et une forte adaptabilité, il est idéal pour diverses applications de transmission de puissance mobile en intérieur et à l'extérieur.
2. Modèles et spécifications du produit
2.1 Types de produits de câbles plats gainés de caoutchouc spéciaux
1. Câble plat flexible gainé de caoutchouc
2. Câble plat à gaine NBR, isolé en PVC
3. Câble plat en caoutchouc avec blindage en tresse de cuivre
4. Câble plat haute performance avec gaine extérieure en polyuréthane
5. Câble plat multiconducteur (8 à 48 conducteurs) pour systèmes de commande de grue

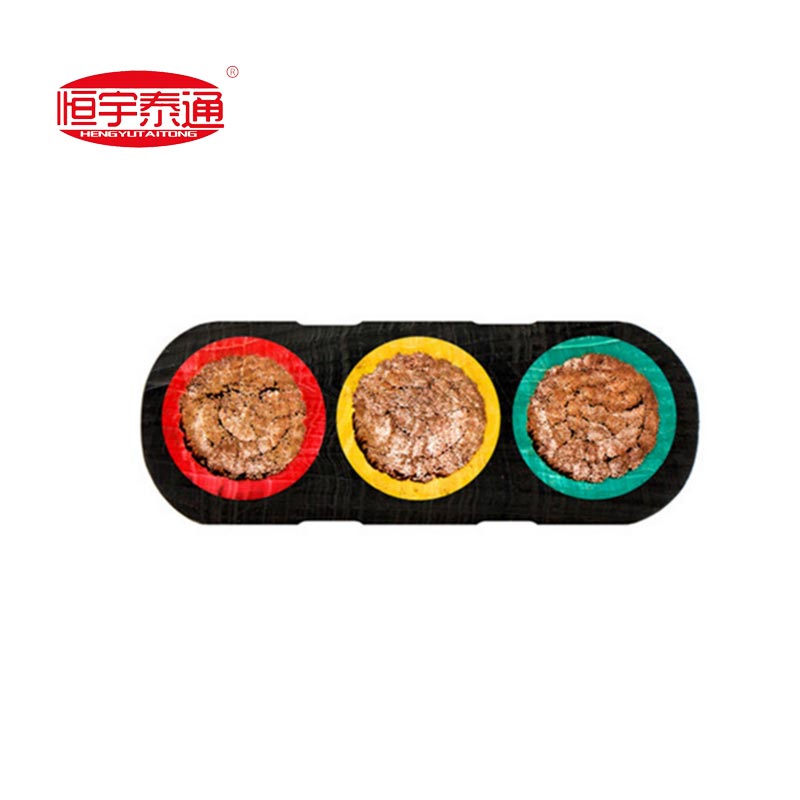

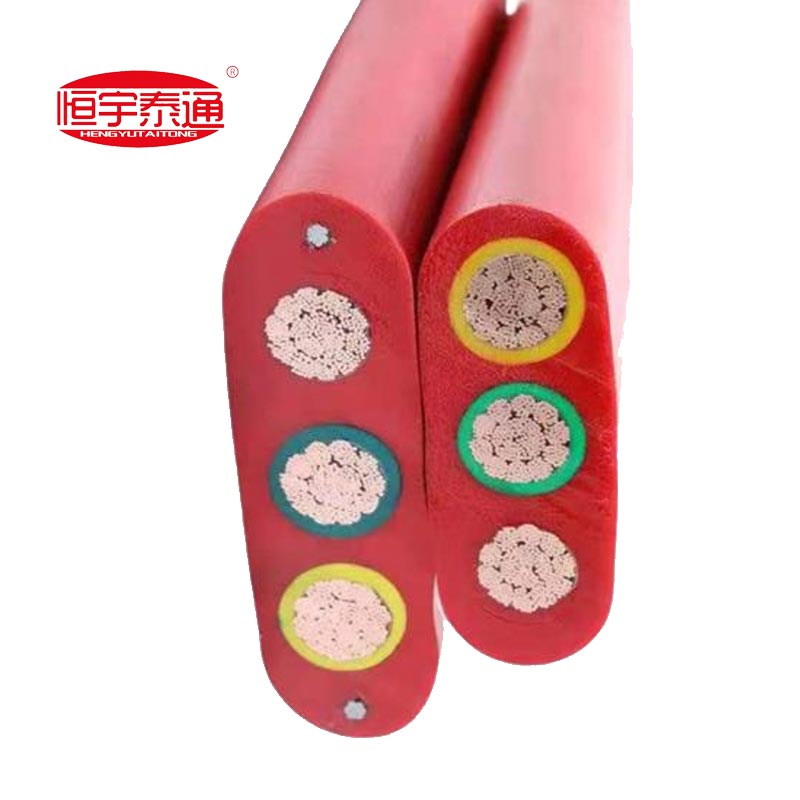

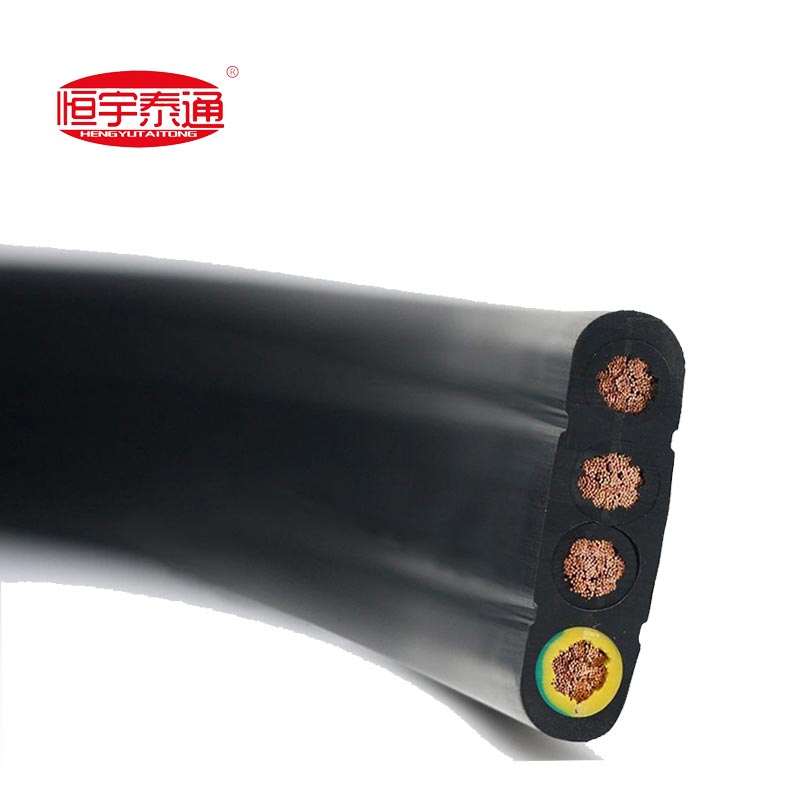

2.2 Structure du câble plat spécial gainé de caoutchouc
Conducteur: Cuivre recuit fin multibrins, conforme à la norme CEI 60228 classe 5/6 ou VDE 0295 classe 5 ; toronnage extra-fin pour une grande flexibilité.
Isolation: EPR (caoutchouc éthylène propylène) ou composé spécial PVC ; codé par couleur ou numéroté pour l'identification ; vert-jaune pour le noyau de mise à la terre.
Arrangement de base: Disposition de noyau parallèle plat (linéaire) ou quinconce pour plus de compacité et d'anti-torsion.
Renforcement: Deux fils d'acier galvanisés intégrés des deux côtés pour une résistance à la traction, essentielle pour les déplacements de grues à longue portée.
Blindage: Tresse en cuivre étamé haute densité (densité de blindage >80%) pour résister aux interférences électromagnétiques.
Gaine extérieure: NBR (caoutchouc nitrile), CSM (polyéthylène chlorosulfoné) ou PUR (polyuréthane) robuste ; résistant à l'huile, à l'abrasion, aux UV et aux brouillards salins.
3. Caractéristiques de performance clés du câble plat gainé de caoutchouc
3.1 Tension nominale: 300/500V, 450/750V, 0,6/1kV (qualités industrielles standards).
3.2 Plage de température: -40°C à +90°C (fonctionnement continu) ; sur mesure jusqu'à -50°C ou jusqu'à +120°C disponible.
3.3 Rayon de courbure: Installation fixe : 5× épaisseur de câble ; mobile/voyage : 8 à 10 × épaisseur de câble.
3.4 Durée de vie en flexion: ≥1 000 000 de cycles ; modèles à haute flexibilité ≥5 000 000 de cycles.
3.5 Résistance mécanique: Résistance à la traction ≥50MPa ; résistance à la déchirure ≥25N/mm ; résistance à l’abrasion ≥5 000 cycles de frottement.
3.6 Résistance environnementale: Résistant à l'huile, aux acides/alcalis, aux UV, aux brouillards salins ; adapté aux environnements marins et portuaires.
3.7 Ignifuge: Conforme aux normes CEI 60332-1, VDE 0472-804 partie B et UL 94 V-0/VW-1.
3.8 Performances électriques: Résistance d'isolement ≥10MΩ·km à 20°C ; Testez la tension de 2 500 à 3 500 V CA pendant 5 minutes sans panne.
4. Normes applicables
Normes internationales
CEI 60227 : Câbles isolés au chlorure de polyvinyle de tensions nominales allant jusqu'à 450/750 V inclus.
CEI 60228 : Conducteurs de câbles isolés.
CEI 60332-1 : Essai sur câbles isolés dans des conditions d'incendie – Partie 1 : Essai de propagation verticale de la flamme pour un seul fil ou câble isolé.
VDE 0295 : Conducteurs flexibles en cuivre pour câbles.
VDE 0482 / EN 50265-2-1 : Spécifications pour les câbles flexibles sous gaine de caoutchouc à usage général.
CE (LVD/RoHS) : Conformité à la directive européenne basse tension et à la restriction des substances dangereuses.
Normes chinoises
GB/T 5023.6 : Câbles isolés en PVC de tensions nominales allant jusqu'à 450/750 V inclus – Partie 6 : Câbles d'ascenseur et câbles plats à usage général.
GB/T 12706 : Tension nominale de 1 kV (Um=1,2 kV) à 35 kV (Um=40,5 kV) câbles d'alimentation et accessoires à isolation extrudée.
GB/T 18380.1 : Test sur câbles isolés dans des conditions d'incendie – Partie 1 : Test de propagation verticale de la flamme pour un seul fil ou câble isolé.
5. Paramètres techniques
| Paramètre | Unité | Valeur typique |
| Tension nominale | V | 300/500, 450/750, 600/1000 |
| Section transversale du conducteur | mm² | 0,5 à 10 (contrôle), 16 à 50 (puissance) |
| Nombre de cœurs | – | 2-48 |
| Rayon de courbure minimum (mobile) | × Épaisseur | 8 à 10 |
| Température de fonctionnement | °C | -40 à +90 |
| Tension d'essai (AC) | V | 2 500 à 3 500 (5 minutes) |
| Résistance d'isolation (20°C) | MΩ·km | ≥10 |
| Résistance à la traction (gaine) | MPa | ≥50 |
| Ignifuge | – | CEI 60332-1, UL 94 V-0 |
Soutenu par des prix compétitifs, une capacité de production à grande échelle, des équipements de fabrication avancés et un équipe de talents professionnels, Taitong Cable Co., Ltd. occupe une position de premier plan dans l’industrie du câble en Chine.
Nos câbles plats spéciaux gainés de caoutchouc sont vendus dans le pays depuis de nombreuses années et sont également continuellement développés. sur les marchés internationaux, contribuant à l’amélioration de l’environnement résidentiel, public et industriel normes aux côtés de projets civils et nationaux, et en partenariat avec des clients étrangers pour construire un système plus progressiste société.
En tant que fabricant et fournisseur chinois de câbles réputé, nous disposons d'une équipe de R&D et d'un strict respect des règles de sécurité et de sécurité. normes de qualification, telles que la certification ISO, le marquage CE et la certification MA d'utilisation des mines. Ces atouts offrent des économies de coûts tangibles et des avantages opérationnels fiables pour les clients du monde entier, gagnant ainsi un bénéfice mondial généralisé reconnaissance et confiance.
Balises actives: Câble plat gainé de caoutchouc spécial, Chine, fabricant, fournisseur, usine
