Pourquoi les câbles d'alimentation MT en cuivre garantissent la fiabilité du réseau

Résumé: À mesure que les industries lourdes modernes et les infrastructures urbaines se développent, les réseaux moyenne tension exigent une stabilité de transport sans précédent.Câbles d'alimentation moyenne tension de 6/10 kV à 26/35 kVservent d’artères vitales pour la distribution électrique à forte charge. Cet article analyse les couches structurelles critiques, les avantages techniques et les normes de test strictes des câbles en cuivre moyenne tension, guidant les responsables des achats d'infrastructures vers la sécurité du réseau à long terme.

Table des matières

1.Introduction

2.Couches structurelles de câbles MT de 6/10 kV à 26/35 kV

3.Pourquoi les conducteurs en cuivre excellent dans les systèmes moyenne tension

4.Élimination des risques souterrains : blindage et blindage

5. Conformité technique et personnalisation en usine

Introduction

L’exploitation des réseaux électriques dans la plage moyenne tension de 6 kV à 35 kV introduit des contraintes électriques importantes que les lignes basse tension standard ne peuvent pas supporter. A ces potentiels élevés, toute irrégularité structurelle peut conduire à des décharges partielles catastrophiques. Pour garantir une continuité ininterrompue pour les sous-stations municipales et les zones de fabrication massives, les ingénieurs-conseils spécifient en permanence des solutions moyenne tension à noyau de cuivre robustes.

En tant que fabricant de renommée internationale,Câble Taitongexploite des lignes de production avancées de vulcanisation de caténaires pour fournir des câbles électriques de 6/10 kV à 26/35 kV qui dépassent les marges de sécurité du réseau mondial, offrant ainsi des options de distribution à haut rendement pour les appels d'offres de l'industrie lourde.

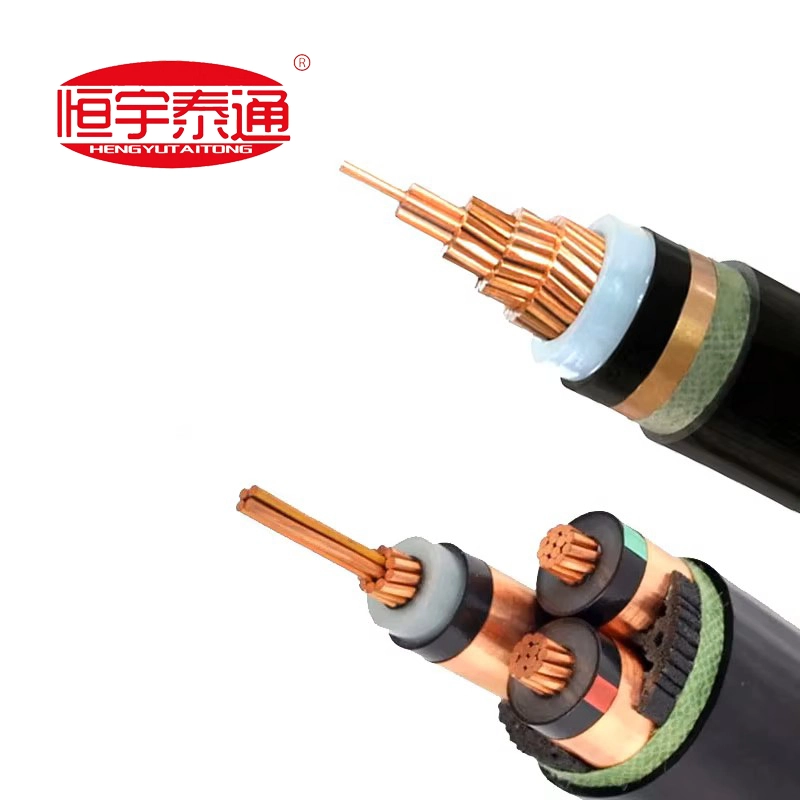

Couches structurelles de câbles MT de 6/10 kV à 26/35 kV

Contrairement aux câbles basse tension, les câbles moyenne tension nécessitent une couche sophistiquée à triple extrusion pour uniformiser le champ électrique interne intense. L'ingénierie structurelle implique plusieurs zones fabriquées avec précision :

Conducteur: Cuivre toronné compacté circulaire de haute pureté (classe 2) assurant une conductivité maximale et un diamètre minimisé.

Bouclier semi-conducteur interne: Une couche semi-conductrice lisse extrudée directement sur le conducteur pour éliminer les concentrations de contraintes électriques.

Isolation XLPE: Polyéthylène réticulé extra-propre, traitant les contraintes haute tension jusqu'à 90°C en fonctionnement continu.

Bouclier d'isolation extérieur: Une couche semi-conductrice décollable ou liée qui uniformise les champs électriques radiaux.

Couche de protection métallique: Rubans de cuivre à haute conductivité enroulés en hélice ou fils de cuivre conçus pour transporter en toute sécurité les courants de charge capacitifs et les courants de défaut jusqu'à la terre.

Gaine de protection extérieure: Gaine en PVC ou PE haute densité robuste et résistante aux intempéries, conçue pour isoler le blindage métallique de l'humidité du sous-sol.

Pourquoi les conducteurs en cuivre excellent dans les systèmes moyenne tension

Alors que l'aluminium domine les lignes électriques locales basse tension en raison de ses faibles coûts initiaux, le cuivre de haute pureté est la norme incontestée pour la distribution critique de moyenne tension de 6 kV à 35 kV pour plusieurs raisons clés :

1. Capacité de transport de courant supérieure: Le cuivre offre une résistance électrique nettement inférieure à celle de l'aluminium, permettant aux configurations à un ou trois cœurs de transmettre d'énormes blocs d'énergie à travers des rangées de conduits souterrains plus serrés.

2. Chute de tension minimisée: Essentiels pour les longs cycles industriels, les noyaux en cuivre réduisent considérablement les pertes de chaleur de transmission des lignes sur des étendues régionales étendues.

3. Haute résistance à la traction mécanique: Le cuivre peut résister à des tensions de traction extrêmes lors de tracés de tranchées complexes ou d'installations de forage directionnel profond, éliminant ainsi les risques d'étirement des carottes.

Éliminer les risques souterrains : blindage et blindage

La menace la plus courante pour les circuits moyenne tension enterrés est l'arborescence de l'eau, un phénomène dans lequel les micro-vides dans une isolation bon marché combinés à l'humidité dégradent lentement le câble au fil du temps.

Câble Taitongélimine ce risque en utilisant des matériaux composés ultra-propres et une technologie de réticulation de triple coextrusion de pointe. Le blindage en ruban de cuivre superposé, combiné à une armure en fil d'acier (SWA) ou à une armure en bande d'acier double (DSTA) en option, forme une double barrière. Cette barrière repousse complètement la pression des roches souterraines, l’infiltration d’humidité et la dégradation des rongeurs, prolongeant ainsi la durée de vie opérationnelle au-delà de 30 ans.

Conformité technique et personnalisation en usine

Les appels d’offres mondiaux pour les infrastructures ne laissent aucune place aux compromis. Les systèmes moyenne tension nécessitent une conception impeccable, appuyée par des certifications d’essais de type rigides.

ÀCâble Taitong, nous ne gérons pas de centre d'échange générique de stocks de masse. Fonctionnant sur un modèle de production personnalisé 100 % directement en usine, chaque lot de câbles moyenne tension unipolaires et tripolaires est conçu directement en fonction des devis quantitatifs (BOQ) spécifiques de votre projet, des exigences du système de suivi et des spécifications environnementales localisées.

Contactez dès aujourd'hui notre unité technique moyenne tensionpour accéder aux catalogues techniques d'usine, aux fiches de conception transversales ou pour recevoir une estimation rapide et prête pour le contrat pour votre appel d'offres d'infrastructure de réseau régional !
