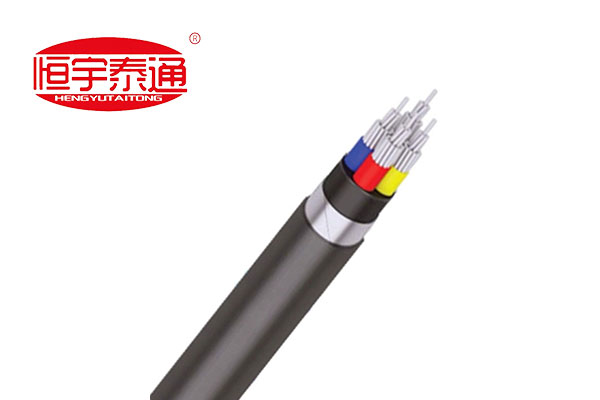

Pourquoi les câbles blindés en aluminium BT sont-ils les meilleurs pour l'enterrement ?

Résumé: Pour les infrastructures modernes, les réseaux municipaux et les installations industrielles, la sélection de la bonne structure de câble est cruciale pour équilibrer les coûts et la fiabilité à long terme.Câbles d'alimentation en aluminium blindés basse tension 0,6/1 kVsont devenus la norme de l'industrie pour la distribution souterraine par enfouissement direct. Dans cet article, nous décomposons les couches techniques de ces câbles hautes performances et analysons pourquoi leur construction unique offre la protection ultime contre les contraintes mécaniques et les défis environnementaux.

Introduction

Plongée en profondeur dans la construction de câbles blindés en aluminium

Principaux avantages de l'armure à double bande d'acier (DSTA)

Scénarios d'application dans les appels d'offres mondiaux

Paramètres techniques : conformité CEI 60502-1

Conclusion et assistance en usine

Introduction

Lors de l'ingénierie des réseaux souterrains de distribution d'électricité, les responsables des achats sont confrontés à un double défi : garder le contrôle des budgets de matériaux tout en garantissant que le réseau peut survivre aux conditions difficiles du sol, à l'humidité et aux charges changeantes pendant des décennies. Les options traditionnelles non blindées ne sont souvent pas adaptées aux applications d'enfouissement direct, ce qui entraîne des pannes coûteuses. Aujourd'hui, les câbles d'alimentation armés en aluminium de 0,6/1 kV résolvent ce dilemme en combinant l'extrême rentabilité des conducteurs en aluminium avec une armure mécanique robuste.

En tant que fournisseur stratégique CREC vérifié, Taitong Cable se spécialise dans la fabrication de câbles en aluminium blindés multiconducteurs personnalisés, adaptés précisément aux spécifications des services publics régionaux et aux devis quantitatifs de projets internationaux (BOQ).

Plongée en profondeur dans la construction de câbles blindés en aluminium

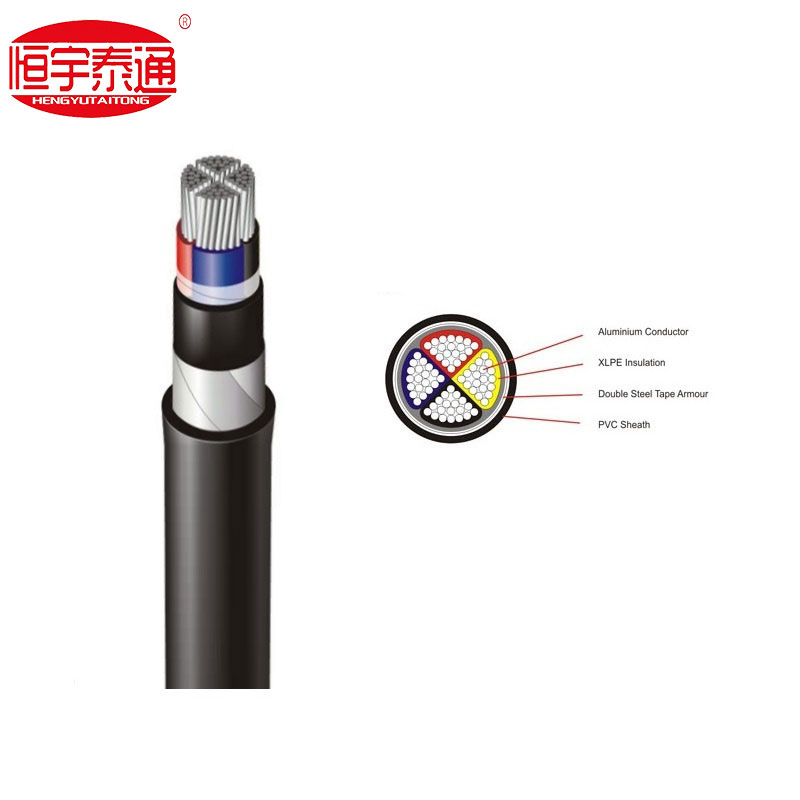

La fiabilité d'un réseau électrique basse tension dépend entièrement de l'intégrité de la section transversale de ses câbles. En regardant le profil technique d'un câble d'alimentation standard à 4 conducteurs, nous pouvons voir un système de protection multicouche fortement optimisé :

Conformément aux spécifications de conception des normes internationales, le câble est conçu avec quatre couches fonctionnelles distinctes :

1. Conducteur en aluminium :Utilise de l'aluminium toronné compacté de haute pureté en forme de secteur. La conception sectorielle garantit que les quatre noyaux s'emboîtent parfaitement avec un minimum d'entrefers interstitiels, réduisant considérablement le diamètre extérieur global et économisant de l'espace dans les conduits.

2. Isolation XLPE :Le polyéthylène réticulé offre des propriétés thermiques et électriques exceptionnelles, permettant au noyau de fonctionner en toute sécurité à des températures continues jusqu'à 90°C et de gérer des surcharges de court-circuit jusqu'à 250°C.

3. Double armure de bande d'acier (DSTA) :Deux couches de ruban d'acier hélicoïdal sont enroulées sur la literie intérieure. Ce bouclier métallique offre une couverture continue et une haute résistance contre les charges d'écrasement verticales et les impacts accidentels lors de l'excavation du sol.

4.Gaine en PVC :La gaine extérieure robuste en polychlorure de vinyle protège l'armure métallique interne de l'humidité, de la corrosion chimique dans le sol et des rayons UV lorsqu'elle est exposée au-dessus du sol.

Principaux avantages de l'armure à double bande d'acier (DSTA)

Pourquoi les consultants techniques imposent-ils spécifiquement une double armure en ruban d'acier plutôt que des variantes non blindées pour les réseaux basse tension ?

Résistance supérieure à l’écrasement mécanique :Les câbles souterrains sont sujets au tassement du sol, au trafic aérien intense et aux terrains rocheux. Le double ruban d'acier agit comme un bouclier mécanique qui absorbe la pression externe sans déformer l'isolation XLPE sous-jacente.

Protection contre les rongeurs et les termites :Dans les zones d'expansion tropicales ou rurales, les termites et les rongeurs souterrains constituent une menace sérieuse pour les gaines en polymère. L'armure en ruban d'acier fournit une barrière physique impénétrable qui empêche la bio-infestation.

Enterrement direct rentable :Les câbles non armés nécessitent des tranchées profondes renforcées de béton ou des canalisations continues coûteuses. Les câbles blindés en aluminium peuvent être enterrés en toute sécurité directement dans des tranchées de sol recouvertes de sable, réduisant ainsi considérablement les coûts de main d'œuvre en matière de génie civil et d'installation.

Scénarios d'application dans les appels d'offres mondiaux

Grâce à leur résilience structurelle, les câbles armés en aluminium de 0,6/1 kV sont largement utilisés dans les appels d'offres pour les infrastructures critiques en Asie du Sud-Est, en Afrique et dans les pays de l'initiative « la Ceinture et la Route » :

Principale distribution d’électricité municipale :Connexion des transformateurs de sous-station aux kiosques de distribution résidentiels et commerciaux.

Usines industrielles et installations de fabrication :Alimenter des réseaux de machines lourdes où les câbles sont posés dans des chemins de câbles ouverts ou des conduits souterrains exposés à des vibrations mécaniques.

Projets d'énergie renouvelable :Connexion de stations d'onduleurs centralisées dans des parcs solaires et des réseaux éoliens à grande échelle.

Infrastructures publiques :Fournir des lignes électriques souterraines fiables pour les réseaux d’éclairage public municipaux et les systèmes de surveillance des autoroutes.

Paramètres techniques : conformité CEI 60502-1

Chez Taitong Cable, tous les câbles d'alimentation blindés en aluminium basse tension sont entièrement fabriqués et testés en stricte conformité avec la norme CEI 60502-1 (câbles pour tensions nominales de 1 kV à 30 kV).

Conclusion et assistance en usine

Investir dans des câbles d'alimentation blindés en aluminium de 0,6/1 kV garantit à votre projet un cycle de vie sans entretien tout en maintenant des dépenses d'investissement initiales très compétitives. Chaque environnement d’installation de réseau étant unique, il est inefficace de maintenir un inventaire unique.

Câble Taitongfonctionne sur un modèle de production 100% personnalisé. Nous ne détenons pas de stock générique massif ; au lieu de cela, nous concevons et fabriquons chaque lot de câbles armés multiconducteurs sur commande, garantissant un nombre de conducteurs personnalisé, des zones de section transversale (par exemple, des noyaux d'éclairage public intégrés) et une conformité précise aux exigences de votre projet régional.

Contactez notre équipe d’ingénierie dès aujourd’huipour obtenir une estimation directe du prix d'usine, des fiches techniques ou pour discuter des spécifications de câbles personnalisés pour votre prochain appel d'offres !
