Pourquoi les câbles d'alimentation BT 1 kV sont essentiels pour les réseaux

Résumé: Dans les réseaux de distribution d'électricité secondaires, les complexes commerciaux et les zones industrielles localisées, les lignes basse tension constituent le lien final et le plus critique avec les utilisateurs finaux.Câbles de distribution d'énergie basse tension évalués à 1 kV et moins servir de canal principal pour ces réseaux. Cet article décrit la mécanique multicœur interne, les avantages matériels et les architectures de sécurité des câbles blindés en aluminium standard de 0,6/1 kV, aidant ainsi les chefs de projet à maximiser l'efficacité de leur réseau électrique.

Table des matières

Introduction

Ingénierie structurelle de câbles d'alimentation à 5 conducteurs 0,6/1 kV

L’avantage stratégique de l’aluminium dans la distribution basse tension

La nécessité des systèmes à 5 cœurs dans les appels d'offres modernes

Conformité directe en usine et approvisionnement en projets

Introduction

La transition des sous-stations moyenne tension vers des réseaux de consommation localisés nécessite des câbles de distribution secondaire incroyablement stables. Fonctionnant à 1 kV et moins, ces circuits doivent gérer en permanence des profils de charge fluctuants, des déséquilibres monophasés et des perturbations physiques externes du sol. Pour répondre à ces demandes sans gonfler les budgets des bâtiments municipaux, les consultants en électricité s'appuient largement sur des câbles blindés en aluminium.

Conçu précisément pour la stabilité à long terme,Câble Taitong fabrique des câbles de distribution d'énergie basse tension 0,6/1 kV de qualité supérieure. Utilisant des technologies spécialisées de compactage et de torsion multicœur, nos lignes offrent un mélange idéal de résilience mécanique et de fiabilité électrique pour les développements de services publics mondiaux.

Ingénierie structurelle de câbles d'alimentation à 5 conducteurs 0,6/1 kV

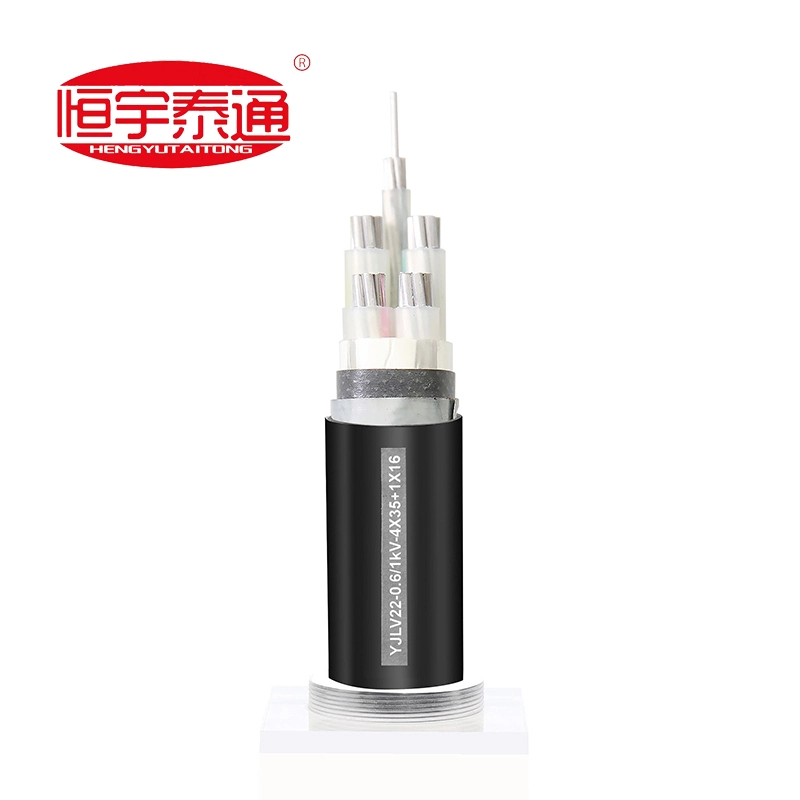

En regardant les configurations standard comme le YJLV22-0,6/1kV, la section transversale du câble révèle un système de protection multicouche avancé conçu pour un enfouissement direct ou une installation en conduit :

Conducteurs en aluminium compacté :Façonné et toronné à partir d'aluminium de haute pureté pour maximiser les sections électriques tout en éliminant les espaces d'air dans le noyau.

Isolation en polyéthylène réticulé (XLPE) :Fournit une isolation diélectrique élevée et permet aux conducteurs centraux de fonctionner en toute sécurité à des températures continues allant jusqu'à 90 °C.

Literie intérieure et remplisseurs :Matériaux en polypropylène non hygroscopiques qui maintiennent la structure multicœur parfaitement ronde et structurellement équilibrée.

Armure à double bande d'acier (DSTA) :Des bandes métalliques superposées sont étroitement enroulées sous la gaine extérieure, offrant une résistance élevée aux charges d'écrasement souterraines et aux impacts des pelles d'excavation.

Gaine extérieure en PVC robuste :Fournit une couche avancée de suivi environnemental qui résiste aux acides du sol, à l’infiltration d’humidité et à l’usure abrasive.

L’avantage stratégique de l’aluminium dans la distribution basse tension

Pour les réseaux secondaires régionaux étendus, l’utilisation de noyaux de cuivre peut entraîner une montée en flèche des budgets d’approvisionnement. Les systèmes basse tension modernes choisissent des conducteurs en aluminium compacté pour deux raisons décisives :

1.Économies budgétaires spectaculaires :L'achat de noyaux en aluminium réduit intrinsèquement les dépenses en matériaux jusqu'à 40 % par rapport aux alternatives très volatiles en cuivre, permettant aux entrepreneurs d'étendre l'empreinte du réseau dans des limites financières strictes.

2.Manipulation simplifiée sur site :La légèreté des âmes en aluminium facilite le transport de ces câbles multiconducteurs dans des conduits souterrains sinueux ou dans des tranchées profondes, minimisant ainsi la fatigue de l'équipe et les heures d'installation.

La nécessité des systèmes à 5 cœurs dans les appels d'offres modernes

Les réglementations internationales en matière de construction et les spécifications du réseau électrique imposent souventArchitectures de câbles à 5 conducteurs(par exemple, 3 phases + 1 noyau neutre + 1 noyau de mise à la terre dédié) par rapport aux anciennes conceptions à 4 cœurs :

Gestion harmonique supérieure :Les zones commerciales modernes regorgent de charges non linéaires qui repoussent les courants harmoniques élevés à travers la ligne neutre. Nos configurations dédiées à noyau neutre évitent les surcharges thermiques.

Mise à la terre parfaite des défauts :Le noyau de mise à la terre (PE) intégré et séparé fournit un chemin immédiat à faible impédance vers la terre. Cela garantit que les disjoncteurs se déclenchent instantanément en cas de défaut, protégeant ainsi les équipements et le personnel en aval des tensions de contact dangereuses.

Conformité directe en usine et approvisionnement en projets

Les projets d’expansion du réseau électrique secondaire ne laissent aucune marge pour les erreurs d’installation ou les défauts de fabrication. Les infrastructures basse tension exigent un alignement technique précis avecCEI 60502-1protocoles standards internationaux.

ÀCâble Taitong, nous appliquons un modèle de production personnalisé strict 100 % directement en usine. Nous n’éliminons pas les stocks d’entrepôt génériques et vieillissants. Au lieu de cela, chaque lot de câbles de distribution basse tension est extrudé sur mesure pour correspondre exactement aux devis quantitatifs (BOQ) de votre projet, garantissant des étapes de section transversale spécifiées (par exemple, 4✖35 + 1✖16 mm2), des couleurs de suivi de gaine spécialisées et une conformité précise avec les ordonnances électriques locales.

Contactez notre division d’ingénierie basse tension dès aujourd’huipour obtenir des catalogues d'essais de type autorisés, des plans de conception transversale ou pour recevoir une matrice de prix d'usine express et prête à contracter pour votre prochain appel d'offres !
