Pourquoi les câbles flexibles à isolation minérale sécurisent les réseaux

Résumé:Pour les gratte-ciel à haute densité, les réseaux de transport souterrains et les zones pétrochimiques lourdes, la spécification du niveau ultime de câblage ignifuge est essentielle pour protéger la sécurité publique.Câbles flexibles coupe-feu à isolation minéralereprésentent le summum absolu de la capacité de survie en cas d'incendie électrique. Cet article présente l'anatomie structurelle avancée, les mécanismes de défense extrêmes contre les incendies, les eaux et les chocs, ainsi que les avantages de routage de la série de câbles d'alimentation NG-A 0,6/1 kV de qualité industrielle.

Table des matières

Introduction

Disposition structurelle des câbles flexibles à isolation minérale 0,6/1 kV NG-A

La survie ultime au feu : surmonter les flammes, l'eau et l'impact

Pourquoi la flexibilité change la donne pour l'installation sur site

Personnalisation directe en usine et conformité de l’approvisionnement

Introduction

Lorsqu'un incendie majeur compromet un complexe commercial ou une raffinerie industrielle, les câbles standards à isolation plastique tombent en panne en quelques minutes, coupant l'alimentation électrique des lignes de sécurité structurelles. Même les fils ignifuges standards ou résistants au feu de base ont des seuils thermiques stricts. Pour les circuits critiques, tels que les ascenseurs d'incendie principaux, les systèmes de ventilation de secours et les panneaux de commande d'urgence, les spécifications techniques modernes nécessitent des câbles spécialisés qui ne peuvent tout simplement pas brûler.

Pour répondre à ces paramètres de sécurité des infrastructures mondiales sans compromis, Taitong Cable Co., Ltd. fabrique des câbles ignifuges flexibles à isolation minérale de haute performance. Conçues avec des matériaux inorganiques qui éliminent complètement les risques de combustion, nos gammes de produits offrent des marges de sécurité opérationnelle ultimes aux projets d'ingénierie de haut niveau dans le monde entier.

Disposition structurelle des câbles flexibles à isolation minérale 0,6/1 kV NG-A

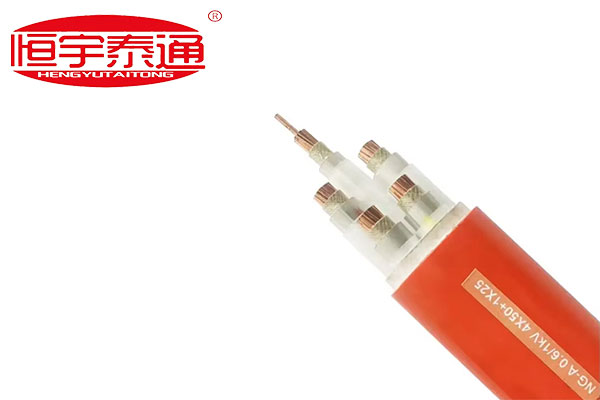

Contrairement aux fils de distribution en polymère synthétique standard, l'architecture NG-A 0,6/1KV 4 X 50 + 1 X25 mm" utilise des composés minéraux inorganiques pour créer un bouclier permanent.

contre la chaleur intense :

Conducteurs en cuivre de haute pureté :Formé à partir de fils de cuivre électriques toronnés pour garantir une transmission de puissance robuste et une faible résistance lors des performances quotidiennes à pleine charge.

Barrière d'isolation minérale inorganique :Enveloppé et compacté à l'aide de minéraux hautement stables (tels que l'oxyde de magnésium ou des rubans minéraux synthétiques spécialisés). Cette couche ne contient absolument aucune matière organique, ce qui signifie qu’elle ne peut pas s’enflammer, prendre feu ou entretenir une combustion.

Remplissage interne et literie de protection :Fabriqué à partir de composés minéraux ignifuges et non toxiques qui maintiennent l'arrondi du noyau structurel sous contrainte mécanique.

Gaine de protection aluminium/métallique :Une couche de confinement métallique sans couture sous le revêtement extérieur qui offre une étanchéité parfaite et un blindage électromagnétique (EMI) robuste.

Veste extérieure de sécurité robuste :Une gaine ignifuge orange vif/rouge à faible dégagement de fumée qui offre une excellente résistance au suivi et une identification de sécurité claire dans les chemins de câbles partagés.

La survie ultime au feu : surmonter les flammes, l'eau et l'impact

Les lignes électriques coupe-feu standard sont généralement testées uniquement contre l'exposition à une flamme sèche. Cependant, les incendies de structures réels impliquent trois forces destructrices distinctes agissant simultanément : une chaleur intense, de fortes pulvérisations d'eau provenant des systèmes de gicleurs d'urgence et des impacts physiques dus à l'effondrement de la maçonnerie ou à la chute des poutres.

La série flexible à isolation minérale NG-A est spécialement conçue pour survivre à ces risques composés en se conformant à des critères internationaux rigoureux tels que le protocole BS 6387 CWZ :

1. Résistance à la flamme (C) :Maintient l'intégrité continue du circuit électrique tout en étant exposé directement à une combustion intense à 950 °C pendant 180 minutes maximum.

2. Résistance à la pulvérisation d'eau (W) :Résiste avec succès aux courts-circuits lorsqu'il est soumis à une flamme directe à 650 °C pendant 15 minutes suivies de 15 minutes de pulvérisation d'eau à jet d'incendie intense.

3. Résistance aux chocs mécaniques (Z) :Maintient un flux de puissance constant tout en étant martelé à plusieurs reprises par une barre de frappe mécanique dans des conditions de test de flamme à 950°C.

Pourquoi la flexibilité change la donne pour l'installation sur site

Historiquement, l'utilisation de lignes à isolation minérale impliquait de traiter avec des tiges lourdes et rigides recouvertes de cuivre (BTTZ). Ces systèmes traditionnels nécessitaient des outils de pliage complexes et coûteux, souffraient de courtes longueurs de production et entraînaient des coûts de main-d'œuvre élevés en raison de joints complexes.

La conception minérale flexible moderne NG-A de Taitong Cable résout ces problèmes d'installation :

Courbure à rayon serré :Les conducteurs multibrins et le ruban de blindage minéral flexible permettent à la ligne de se plier en douceur autour des piliers structurels en béton et à l'intérieur d'armoires de distribution étroites.

Longues séries continues :Fabriqué en longueurs de tambour continues étendues, éliminant complètement le besoin de joints de câbles intermédiaires à mi-chemin, réduisant ainsi les points de vulnérabilité électrique.

Personnalisation directe en usine et conformité de l’approvisionnement

Les projets d’infrastructures commerciales de niveau élite ne permettent aucune marge absolument nulle pour les matériaux non vérifiés ou les faiblesses structurelles. Chaque lot de systèmes de distribution de minéraux doit correspondre parfaitement à votre devis quantitatif exact en génie électrique (BOQ).

ÀCâble Cie., Ltd de Taitong., nous rejetons les systèmes rigides de compensation des stocks produits en série en faveur d'un modèle de production personnalisé 100 % direct en usine. Nous concevons et fabriquons chaque lot de câbles flexibles à isolation minérale pour répondre à vos exigences de configuration exactes : en adaptant le nombre de conducteurs spécifiques, les dispositions transversales précises et les longueurs structurelles personnalisées pour s'aligner sur les paramètres électriques précis de votre projet.

Contactez notre équipe d’ingénierie énergétique de haute sécurité dès aujourd’huipour accéder aux rapports de tests autorisés, aux dessins structurels détaillés ou pour recevoir une estimation de coût expresse et directe en usine pour votre prochain appel d'offres en matière d'infrastructure de réseau !
