Pourquoi les câbles de commande blindés empêchent le bruit EMI

Résumé:Dans les usines de fabrication automatisées, les centrales électriques et les installations de traitement complexes, les lignes de contrôle longent les lignes électriques lourdes, créant des champs électromagnétiques intenses.Câbles anti-interférences de contrôle blindésservir de système nerveux fiable pour ces opérations. Cet article décrit l'architecture matérielle multicouche, les mécanismes de suppression des interférences électromagnétiques (EMI) et les avantages du blindage qui rendent les câbles de commande haut de gamme essentiels à l'automatisation industrielle moderne.

Table des matières

Introduction

Anatomie structurelle des câbles de commande anti-interférences blindés

Pourquoi le blindage tressé est vital contre le bruit industriel

Scénarios d'application critiques en ingénierie automatisée

Conformité directe en usine et commandes personnalisées

Introduction

À mesure que les installations industrielles intègrent des systèmes automatisés plus intelligents, la densité des équipements électroniques augmente de façon exponentielle. Cet environnement à haute densité génère des quantités massives d'interférences électromagnétiques (EMI) et d'interférences radiofréquences (RFI). Sans un blindage adéquat, les signaux de commande basse tension envoyés aux automates programmables (API), aux capteurs et aux actionneurs peuvent facilement être corrompus, entraînant de fausses lectures de machine, des erreurs système ou des arrêts d'urgence dangereux.

Pour sécuriser les signaux automatisés critiques,Câble Taitongfabrique des câbles anti-interférences de contrôle blindés robustes. Combinant des conducteurs très flexibles avec un blindage métallique dense, ces lignes de contrôle garantissent une transmission parfaite du signal dans les zones industrielles fortement perturbées du monde entier.

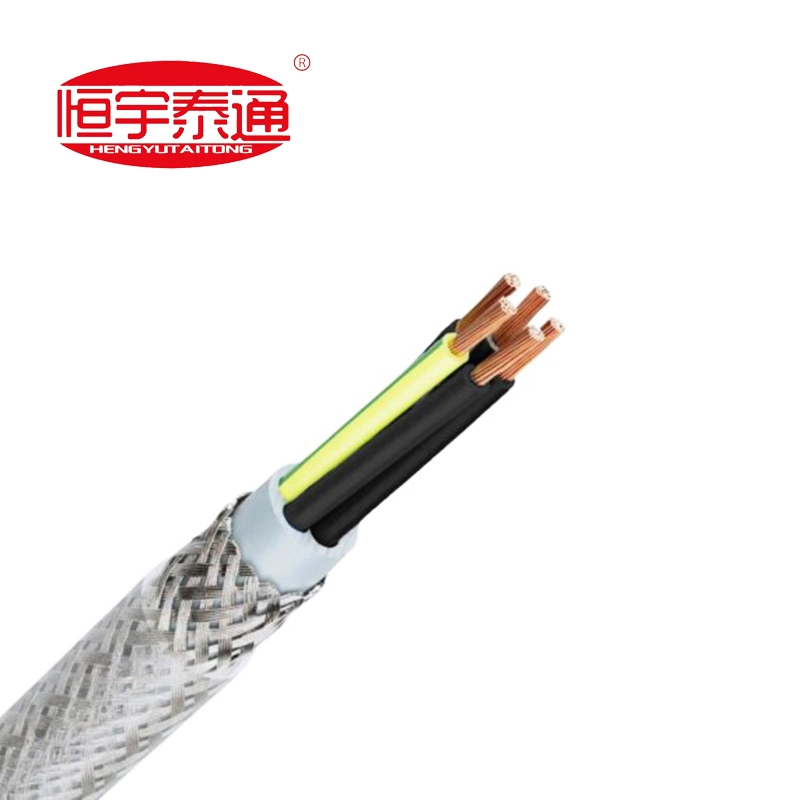

Anatomie structurelle des câbles de commande anti-interférences blindés

La configuration interne d'un câble de commande standard est conçue couche par couche pour séparer le bruit externe des conducteurs internes en cuivre :

Conducteurs en cuivre de haute pureté: Composé de fils de cuivre uni multiconducteurs finement toronnés, offrant une conductivité électrique maximale et une flexibilité supérieure pour un acheminement serré à l'intérieur des panneaux de commande.

Isolation à code couleur: Composé isolant en PVC ou XLPE de qualité supérieure avec un code couleur distinct (y compris le fil de terre vert/jaune standard) pour une identification simple des bornes et une sécurité lors de l'installation.

Literie intérieure/couche de gaine: Une enveloppe polymère lisse ou une couche extrudée qui lie étroitement les noyaux torsadés ensemble et forme un coussin protecteur pour le bouclier sus-jacent.

Bouclier métallique tressé à haute couverture: Une tresse dense et croisée de fils de cuivre ou d'acier étamé qui enveloppe les noyaux internes, agissant comme une barrière électromagnétique impénétrable.

Veste extérieure ignifuge: Une gaine en PVC robuste formulée pour résister aux éclaboussures d'huile, à l'humidité, à l'abrasion et à la propagation des flammes dans les chemins de câbles ouverts.

Pourquoi le blindage tressé est vital contre le bruit industriel

Alors que les fils de commande non blindés fonctionnent bien dans les boucles électriques de base, les centres industriels automatisés imposent des blindages tressés à haute couverture pour trois raisons clés de performances :

1. Absorption complète des EMI et des RFI: La tresse métallique fait office de cage de Faraday. Il intercepte les ondes électromagnétiques rayonnées par les gros moteurs, transformateurs et câbles d'alimentation haute tension environnants, détournant en toute sécurité les courants vagabonds vers le sol avant qu'ils ne perturbent les signaux du noyau interne.

2. Résistance flexible supérieure: Contrairement aux boucliers statiques en feuille d'aluminium qui peuvent facilement se déchirer ou se fissurer lorsqu'ils sont pliés à plusieurs reprises à l'intérieur de machines dynamiques, une tresse métallique tissée maintient une intégrité de blindage structurel à 100 %, même en cas de flexion et de torsion mécaniques continues.

3. Prévention des diaphonies: Dans les conduits de commande multiconducteurs, les courants haute fréquence dans un fil peuvent se propager dans les circuits voisins. Le tressage de précision isole les groupes de câbles individuels, garantissant ainsi des flux de données propres et indépendants.

Scénarios d'application critiques en ingénierie automatisée

Grâce à leur fiabilité anti-interférence, les câbles de commande blindés sont fortement spécifiés dans les appels d'offres pour les infrastructures de précision :

Lignes d'assemblage automatisées et de robotique: Relier les pupitres de contrôle centraux PLC aux bras robotisés automatisés et aux convoyeurs d’assemblage nécessitant des boucles de commande ininterrompues.

Panneaux de contrôle et de relais de sous-station: Interconnexion d'instruments de mesure, de relais de protection et de commandes d'appareillage de commutation dans des environnements électriques à haute tension.

Raffineries pétrochimiques et de transformation: Transmission de lectures délicates de capteurs de température, de pression et de débitmètre sur de longs parcours de câbles intérieurs et extérieurs.

CVC et gestion de bâtiments: Acheminement de boucles de contrôle sûres et silencieuses à travers des immeubles commerciaux pour gérer la ventilation automatisée, les ascenseurs et les architectures de sécurité.

Conformité directe en usine et commandes personnalisées

L'instrumentation de précision ne permet aucune marge pour les déséquilibres d'impédance ou les lacunes de blindage. Les contrats d'approvisionnement industriel exigent une conformité exacte à des normes de qualité strictes telles que la CEI 60227 ou aux normes industrielles régionales.

ÀCâble Taitong, nous rejetons les systèmes rigides de compensation des stocks produits en série en faveur d'un modèle de production personnalisé 100 % direct en usine. Nous comprenons que chaque configuration d'automatisation nécessite un nombre de conducteurs unique, des dispositions de mise à la terre spécifiques et des propriétés d'isolation spécialisées. Nous fabriquons chaque lot de câbles de commande sur mesure directement selon les devis quantitatifs (BOQ) spécifiques à votre projet, en calibrant la taille du noyau, les taux de couverture de blindage et les composés de gaine pour correspondre exactement à votre environnement électrique.

Contactez notre équipe d’ingénierie en instrumentation dès aujourd’huipour demander des dessins techniques vérifiés, des agencements de noyau personnalisés ou pour recevoir une estimation de prix expresse et directe en usine pour votre prochain appel d'offres !
