Câble de soudage en caoutchouc flexible H01N2-D EN 50525

Le câble de soudage ultra-flexible H01N2-D est un câble en caoutchouc industriel spécial conforme au système EN 50525 HAR, exclusivement utilisé pour le raccordement de machines à souder électriques. Taitong Cable est un fabricant professionnel chinois et un fournisseur en gros de câbles de soudage haut de gamme H01N2-D en Chine. Adoptant des conducteurs en cuivre flexibles ultra fins de classe 5 et classe 6 et un matériau en caoutchouc résistant aux hautes températures, ce câble EN 50525 supporte les traînages et flexions fréquents lors des travaux de soudage. Convient aux projets de soudage EPC industriels, à l'approvisionnement en câbles de soudage en vrac, aux sociétés commerciales correspondant à des machines et aux projets de soutien direct en usine. Taitong Cable fournit un service personnalisé complet et des documents de certification officiels aux acheteurs mondiaux.

Applications des câbles de soudage à l'arc H01N2-D

---

Connexion de machines à souder électriques, équipements de soudage industriels, ingénierie de soudage mécanique, opérations de soudage mobiles en atelier, projets de soutien au soudage industriel européen. Peut être utilisé dans des pièces sèches ou humides

Soudage manuel et automatisé : connexion des générateurs de soudage aux porte-électrodes et aux pièces à usiner dans les chantiers navals, la fabrication automobile et la fabrication métallique.

Systèmes industriels : lignes d'assemblage, systèmes de convoyeurs et machines-outils.

Fréquemment utilisé pour les interconnexions de batteries flexibles ou les systèmes de stockage de batteries en raison de ses torons en cuivre à haute intensité.

Normes de référence

---

EN 50525-2-81 (version adoptée DIN EN / VDE) : Câble de soudage à l'arc

Anciennement, type VDE NSLFFÖU

HD 516/VDE 0298-300 : norme d'application/intensité nominale

VDE 0298 partie 4, tableau 16

HD 516/VDE 0298-300

EN 60228 : Conducteurs de câbles isolés (IEC 60228)

EN 50363-2-2 : Composés élastomères pour revêtement (EM5)

EN 50363-1 : Composés isolants élastomères réticulés

EN 50395 : Méthodes d'essais électriques

EN 50396 : Méthodes d'essais non électriques

EN 50525-1 : Exigences générales

EN 60332-1 -2 : Ignifuge

EN 6081 1 -1 -4 : Application générale − Essais à basse température (IEC 6081 1-1-4)

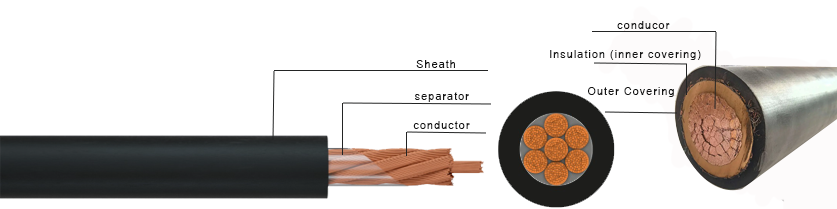

Construction du H01N2-D

---

Conducteur : Cuivre nu finement toronné de classe 6, ultra-flexible pour les traînages et courbures fréquents.

Câblage du conducteur : env. Classe 6 ≤95 mm², env. Classe5 ≥120mm² selon. selon VDE 0295.

H01N2-D : Cuivre nu finement toronné de classe 6

H01N2-E : Cuivre nu toronné extra-fin de classe 6

Séparateur : PET (Polyester Tape) ou papier.

Isolation et gaine/revêtement :

Élastomère réticulé monocouche réticulé à haute température de type EM 5 selon EN 50363-2-2.

Revêtement double couche : couche extérieure Type composé de caoutchouc type EM5 conforme à la norme EN 50363-2-2, couche intérieure soit Type EM5 (EN 50363-2-2) soit Type EI7 (EN 50363-1) élastomère EPR réticulé.

Couleur de la gaine : Noir en standard, couleurs personnalisées disponibles sur demande.

Spécifications clés

---

Nombre de cœurs : monocœur.

Tension nominale : 100 V CA (100/100 V)  (150 V CC) .

Les températures de service s'étendent généralement de -20°C/-25°C jusqu'à +85°C de température de fonctionnement maximale du conducteur, avec une capacité de court-circuit jusqu'à 250°C (max 5 secondes).

Ignifuge selon IEC/EN 60332-1-2, avec une forte résistance à l'huile, à la graisse, à l'ozone, aux UV, à l'oxygène et aux acides doux/essence.

Tension d'essai en usine/diélectrique : 1 000 V (1,0 kV) 5 min.

Plage de température : (Utilisation flexible) 25°C à +85°C

Température de fonctionnement (fixe) : -40°C à +85°C.

Rayon de courbure minimum : Utilisation flexible : 12 x diamètre extérieur

Données générales du câble de soudage en caoutchouc H01N2-D

---

Tableau comparatif : YH/YHF vs H01N2-D

---

Les clients peuvent se référer aux distinctions des différentes normes pour trouver des solutions de câbles alternatives adaptées.

FAQ

---

Q : Que sont les câbles de soudage YH et YHF ?

R : YH et YHF sont des câbles de soudage standard chinois conformes à GB/T 5013.6. YH utilise du caoutchouc naturel SE3, YHF utilise un élastomère chloroprène SE4 résistant à l'huile, température de fonctionnement maximale de 65 °C.

Q : Quelle est la principale différence entre YH et YHF ?

R : Le caoutchouc YH SE3 est destiné au soudage intérieur courant et n’est pas résistant à l’huile. Le composé YHF SE4 présente une bonne résistance à l'huile, à l'ozone et aux intempéries, adapté aux chantiers navals et aux environnements huileux.

Q : Quelle est la différence entre YH et H01N2-D ?

R : Différentes normes et matériaux de revêtement. YH suit GB/T5013.6 avec du caoutchouc SE3, max 65°C. H01N2-D est conforme à la norme EN 50525-2-81, revêtement élastomère EM5 CSP, évalué à 85°C, meilleure résistance à la déchirure, à l'abrasion et aux projections de soudage pour les marchés européens.

Q : Quelle est la différence entre les conducteurs ?

R : YH/YHF adopte un conducteur en cuivre GB/T3956 Class5/Class6 en option. H01N2-D utilise un conducteur spécial de classe D défini dans la norme EN50525-2-81 pour le câble de soudage.

Q : YH peut-il remplacer le H01N2-D pour les projets européens ?

R : Non. Les projets européens nécessitant une certification EN50525 / HAR / VDE doivent utiliser H01N2-D. YH est un câble standard GB et ne peut pas répondre aux exigences des normes européennes.

Q : Quel câble a une température nominale plus élevée ?

R : H01N2-D avec revêtement EM5 atteint une température de fonctionnement continue maximale de 85 °C, supérieure à YH/YHF 65 °C.

Choisissez Taitong Cable comme fournisseur de confiance H01N2-D et H01N2-E.

---

Taitong Cable, basée en Chine, possède des décennies d'expérience dans la fabrication et la fourniture de câbles de soudage en caoutchouc. Nous exploitons cinq usines de production, dont une usine dédiée de câbles en caoutchouc couvrant des dizaines de milliers de mètres carrés. Notre R&D professionnelle, notre laboratoire d'essais et notre équipe technique qualifiée garantissent que le câble de soudage en caoutchouc flexible H01N2-D répond pleinement aux exigences EN 50525 et VDE avec la certification CE.

Disponibles à des prix directs usine compétitifs, nos câbles de soudage à l'arc H01N2-D sont destinés à des projets à l'échelle nationale. Il convient aux travaux de soudage manuels pour les ateliers de fabrication d'acier, de construction et de métallurgie. Nous accueillons les acheteurs en gros, les entrepreneurs EPC et les clients étrangers en Europe, en Afrique et en Asie du Sud-Est pour une coopération à long terme.
