Câbles d'alimentation multiconducteurs basse tension en cuivre blindé STA, isolés et gainés de PVC

Les câbles d'alimentation basse tension multiconducteurs STA en cuivre armé isolés et gainés de PVC (CU/PVC/STA/PVC) sont conformes à la norme CEI 60502-1. Construit avec un conducteur en cuivre nu toronné de classe 2 (un conducteur en cuivre massif de classe 1 est facultatif pour les tailles inférieures à 6 mm² sur demande), une isolation en PVC, une armure à double ruban d'acier (STA) et une gaine extérieure en PVC, le câble offre une forte résistance à la compression et aux impacts mécaniques externes. Adapté à une installation fixe, ce câble d'alimentation blindé STA peut être posé dans des terrains d'enfouissement direct, des tranchées de câbles et des conduits souterrains pour les installations industrielles, la construction municipale, l'alimentation auxiliaire du transport ferroviaire et la distribution de bâtiments commerciaux. La température nominale de fonctionnement continu est de 70 ℃, avec une identification du noyau conforme aux règles de codage couleur IEC60445/HD-308-S2.

Taitong Cable, un fournisseur de câbles chinois fiable, possédant 5 usines en Chine, fournit des commandes groupées à prix d'usine. Plusieurs configurations de base sont disponibles. Nous prenons en charge les exigences personnalisées et fournissons une assistance technique pour la certification locale, au service des acheteurs de projets, des entrepreneurs EPC, des grossistes et distributeurs d'électricité du monde entier.

CU/PVC/PVC-literie/STA/PVC-0.6/1kV

HD 603 : NYBY‑STA, NYBY-SWA

(Si la conformité à la norme HD603S1A3 est requise, veuillez l'indiquer clairement dans vos spécifications.)

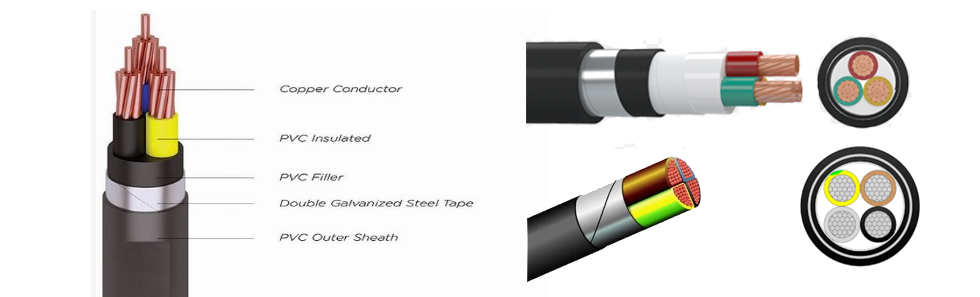

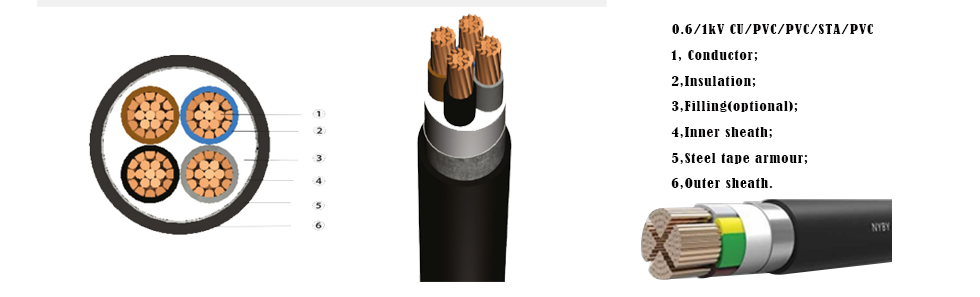

Construction (de l'intérieur vers l'extérieur)

---

1, conducteur : conducteur en cuivre recuit simple toronné de classe 2 selon IEC60228 (un conducteur solide de classe 1 est également disponible en option.)

2, isolation : isolation PVC-A conforme à la norme IEC-60502-1

3, noyaux isolés superposés avec charges non hygroscopiques (facultatif)

4, literie : literie en PVC extrudé

5, Armure : Double armure en ruban d'acier galvanisé (DSTA/STA)

6, sur-gaine : gaine extérieure en PVC extrudé, type ST2

Applications des câbles d'alimentation multiconducteurs basse tension en cuivre blindé STA isolés et gainés en PVC 0,6/1 kV

---

Ce câble d'alimentation blindé STA (double ruban d'acier) en cuivre basse tension à 2-5 conducteurs à isolation PVc est conçu pour une installation à configuration fixe. L'armure en ruban d'acier galvanisé à double couche offre une protection exceptionnelle contre l'écrasement, les chocs et les rongeurs. Il est largement adopté pour la pose souterraine directement enterrée, les tranchées de câbles, les conduits souterrains, les tunnels et les galeries de canalisations utilitaires.

Ce câble blindé en PVC BT STA alimente les machines des installations industrielles, les infrastructures municipales, le réseau électrique souterrain des quartiers résidentiels, les circuits auxiliaires de transport ferroviaire, la distribution d'énergie au sous-sol et la transmission d'énergie en extérieur. (Ne convient pas pour une installation sous de fortes charges de traction).

Couleur de l'isolation du noyau : Identification conformément à HD 308 S2. Vert/jaune pour conducteur de protection selon CEI 60445. (Voir figure ci-dessous)

---

Les couleurs de l'isolation et de la gaine extérieure sont disponibles sur mesure

Avantages principaux de la literie en PVC isolée en cuivre basse tension avec double ruban en acier et câbles d'alimentation blindés à gaine PVC (600/1000 V)

---

1, protection mécanique : l'armure en ruban d'acier (STA) empêche les dommages causés par l'écrasement, les impacts ou les rongeurs.

2, stabilité fixe : la conception en cuivre multicœur gère efficacement les charges basse tension stables et continues.

3, Résistance environnementale : la gaine extérieure en PVC résiste à l’humidité, aux intempéries et à l’exposition chimique légère lorsqu’elle est utilisée à l’extérieur

Spécifications techniques des câbles d'alimentation multicœurs BT PVC STA PVC 0,6/1 kV

---

Constructions disponibles sur mesure pour les câbles d'alimentation multiconducteurs basse tension en cuivre blindé STA, isolés et gainés en PVC

---

Construction en couche de base :

conducteur en cuivre + isolation PVC-A + literie + armure en ruban d'acier STA + gaine extérieure

Remarque : Les champs magnétiques à l'intérieur des câbles multiconducteurs s'opposent les uns aux autres, de sorte qu'un échauffement important par courants de Foucault ne se produira pas, ce qui rend l'armure en ruban d'acier STA bien adaptée aux configurations multiconducteurs.

Options de gaine extérieure (sélectionnables sur mesure)

1, gaine ST2-PVC (option standard d'usine, pour les emplacements intérieurs, les tranchées de câbles et les bâtiments ordinaires)

2, gaine en polyéthylène ST7-PE : conçue pour un enfouissement direct dans des sols sauvages, humides et en plein air, offrant des performances imperméables, résistantes au vieillissement et aux basses températures

3, gaine ST8-LSZH à faible émission de fumée et sans halogène : appliquée dans les projets de zones publiques très fréquentées telles que les tunnels, les métros et les centres commerciaux

Désignations complètes des structures

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Choix de remplacement d'armure

1, armure en ruban d'acier STA (standard, bonne résistance à la charge de compression pour l'enfouissement souterrain)

2, armure fine en fil d'acier SWA pour les scénarios nécessitant à la fois une résistance à la compression et une résistance à la traction

3, armure épaisse résistante de fil d'acier pour des conditions de pose à haute tension de charge lourde

4, armure en fil d'aluminium AWA pour des exigences légères et résistantes à la corrosion

Personnalisation du type de conducteur

1, conducteur en cuivre massif de classe 1 pour installation fixe

2, conducteur en cuivre toronné compacté de classe 2 (norme générale d'usine)

3, conducteur flexible en cuivre toronné de classe 5 pour le câblage d'équipement fréquemment plié

4, conducteur en aluminium en option

Mise à niveau du matériau d'isolation

1, isolation PVC-A (version de base, avec une température de fonctionnement à long terme de 70 ℃)

2, isolation en polyéthylène réticulé XLPE (température de fonctionnement nominale de 90 ℃ et capacité de transport de courant plus élevée)

Literie intérieure personnalisable

1, la literie standard adopte un matériau PVC ;

2, PE ou LSZH sont disponibles pour correspondre au matériau de la gaine extérieure.

Couche de protection électromagnétique en option

Blindage en ruban de cuivre en option installé entre l'isolation et le couchage pour bloquer les interférences électromagnétiques industrielles des onduleurs et des dispositifs de contrôle.

Exemple : Cu/PVC-Shield/STA/PE

Dispositions à combinaison de plusieurs cœurs

Configurations à 2 cœurs, 3 cœurs, 4 cœurs, 5 cœurs, 3+1 cœurs, 3+2 cœurs, 4+1 cœurs

Gaine extérieure fonctionnelle spécialement modifiée

Gaine sur mesure pour des performances ignifuges, ignifuges, résistantes aux UV, à l'huile, aux termites, au froid et à la corrosion

Pourquoi commander en gros des câbles auprès de Taitong Cable ?

---

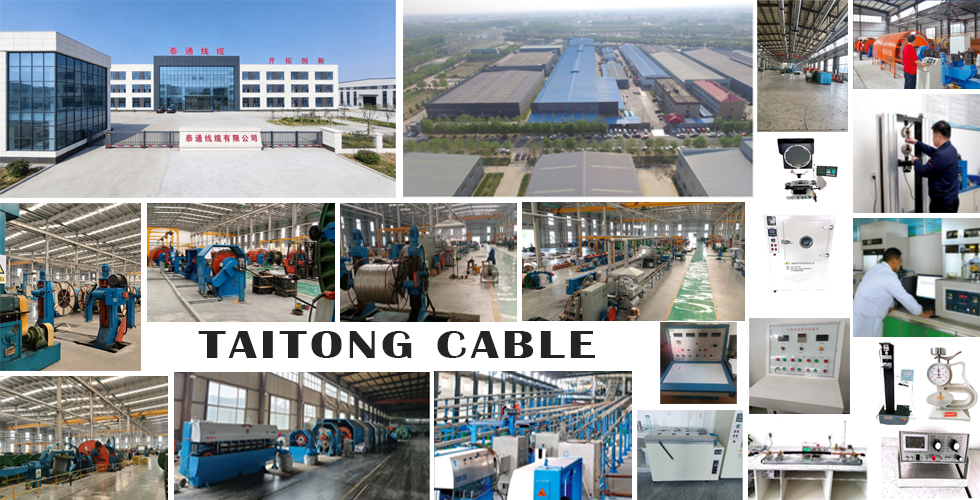

En tant que fabricant chinois de fils et de câbles à grande échelle, Taitong Cable a fourni des fournitures de câbles pour des projets à grande échelle bien connus et a construit des partenariats de coopération fiables à long terme depuis 2002. Nous avons accumulé une riche expérience dans le commerce international orienté vers l'étranger et les services d'approvisionnement en gros. Soutenus par cinq usines de fabrication indépendantes et plus de 30 succursales dans toutes les régions, nous fournissons des produits de câbles de qualité supérieure et des services à guichet unique bien pensés pour les acheteurs mondiaux.

Notre usine a obtenu un ensemble complet de qualifications faisant autorité, notamment les certifications de gestion de la qualité ISO-9001, de gestion environnementale ISO-14001, de sécurité et de santé au travail ISO-45001, la conformité CE et les approbations d'essais de type par des tiers. Tous nos câbles sont strictement conformes aux spécifications internationales CEI, HD, VDE et autres normes régionales.

Forts d'une solide capacité de fabrication, nous garantissons une préparation rapide des stocks pour les projets d'ingénierie électrique mondiaux, la construction d'usines, le développement de zones résidentielles, les infrastructures municipales et civiles et les entrepôts à grande échelle. Nos câbles de série complète évalués à moins de 35 kV répondent aux exigences des normes internationales. Les câbles d'alimentation basse tension multiconducteurs en cuivre armé STA isolés et gainés de PVC, y compris la série NYBY, comptent parmi nos produits phares pour l'approvisionnement en gros. Avec des équipes commerciales chevronnées et une solide force industrielle, nous sommes votre fournisseur de confiance à long terme pour les achats de câbles en gros volume.
